Wozu dient eine Kernquerschneidemaschine in der Transformatorenindustrie?

Im modernen Ökosystem der Transformatorenfertigung sind Präzision und Effizienz nicht nur betriebliche Ziele, sondern grundlegende Anforderungen für Produktzuverlässigkeit und Kostenkontrolle. Das Herzstück dieser präzisionsgesteuerten Umgebung ist die Kernquerschneidemaschinen , eine Kategorie von Spezialgeräten zur Bearbeitung von Siliziumstahlblechen in exakten Abmessungen, die für die Laminierung von Transformatorkernen erforderlich sind. Im Gegensatz zu Allzweck-Scheren- oder Längsschneideanlagen sind diese Maschinen so konstruiert, dass sie die einzigartigen physikalischen Eigenschaften kornorientierter Elektrostähle verarbeiten und eine minimale Gratbildung, exakte Winkelschnitte und konsistente Stapelfaktoren gewährleisten. Dieser Artikel bietet eine umfassende technische Untersuchung dessen, wie Kernquerschneidemaschinen Funktion innerhalb der Transformatorenindustrie, ihre primären Klassifizierungen und die entscheidende Rolle, die sie in modernen intelligenten Fertigungsabläufen spielen.

Der Transformatorkern, der typischerweise aus gestapelten Schichten dünnen Siliziumstahls besteht, bestimmt den magnetischen Wirkungsgrad, die Leerlaufverluste und die gesamte thermische Leistung des Geräts. Jede Abweichung in der Schnittlänge, Rechtwinkligkeit oder Kantenqualität führt direkt zu erhöhten Wirbelstromverlusten oder hörbaren Geräuschen. Deshalb, Kernquerschneidemaschinen Dabei handelt es sich nicht um eigenständige Scheren, sondern um integrierte Systeme mit Vorschubmechanismen, Richteinheiten, Präzisionsmess-Encodern und Hochgeschwindigkeits-Stanz- oder Kerbstationen. Um ihren vollen Nutzen zu erkennen, ist es wichtig, die drei Hauptproduktkategorien zu untersuchen, die den aktuellen Markt dominieren: Hochgeschwindigkeits-Modul-Schneidlinien , Präzisions-CNC-Querschere , und Integrierte Stapel- und Schneidsysteme . Jede Kategorie befasst sich mit unterschiedlichen Produktionsmaßstäben, Materialqualitäten und Automatisierungsanforderungen und bietet Herstellern einen maßgeschneiderten Ansatz für die Kernfertigung.

1. Modulare Hochgeschwindigkeits-Schneidlinien

Die erste große Klassifizierung umfasst Hochgeschwindigkeits-Modul-Schneidlinien , die für den kontinuierlichen Betrieb mit hohem Durchsatz ausgelegt sind, wie er für große Transformatorenhersteller typisch ist. Diese Kernquerschneidemaschinen Sie arbeiten mit Liniengeschwindigkeiten von mehr als 120 Metern pro Minute und verfügen über servoangetriebene Vorschubrollen und Echtzeit-Längenkompensationsalgorithmen. Das Besondere dieser Kategorie ist ihre modulare Architektur – die Linie kann ohne Austausch des Grundrahmens um zusätzliche Stanzeinheiten, V-Ausklinkstationen oder sogar automatische Stapelbänder erweitert werden. Für Hersteller, die Verteiltransformatoren in großen Stückzahlen produzieren, bietet diese Modularität einen klaren Weg für Kapazitätserweiterungen und schützt gleichzeitig die anfängliche Kapitalinvestition.

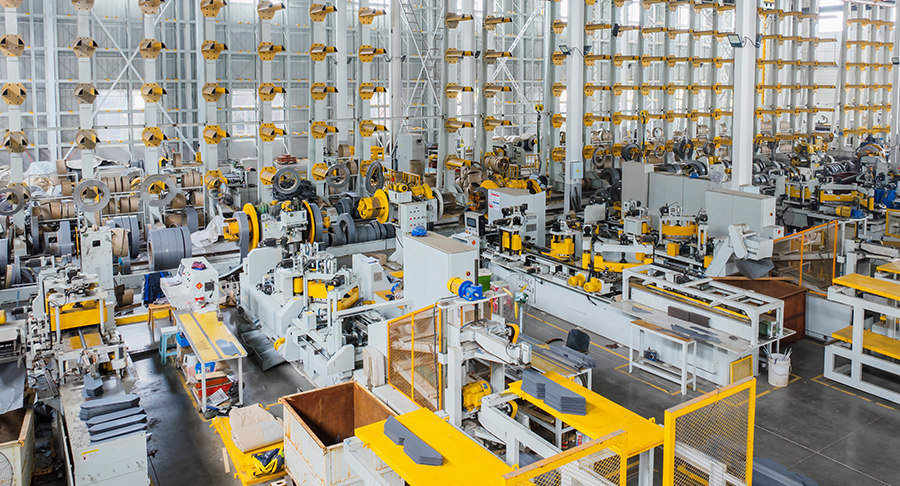

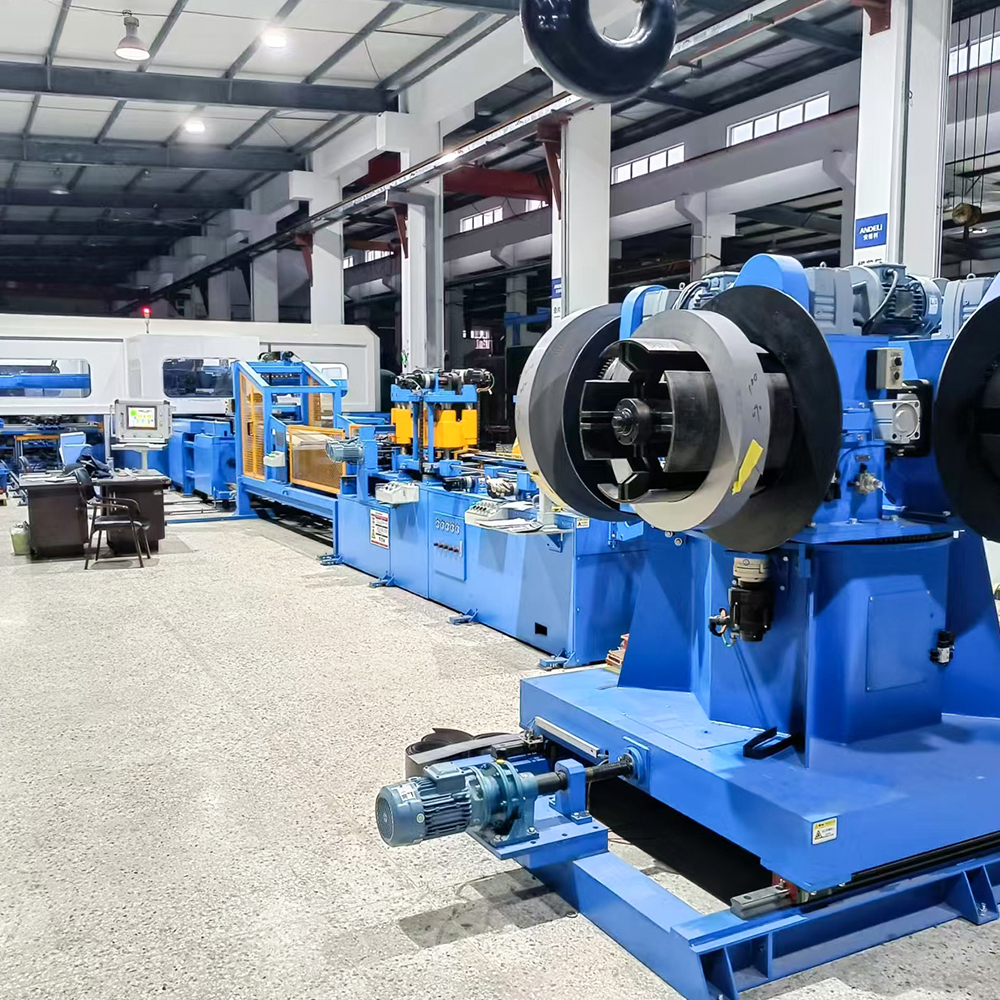

Funktionell beginnt eine modulare Hochgeschwindigkeitslinie mit einem Abwickler, der Coils mit einem Gewicht von bis zu 25 Tonnen handhabt, gefolgt von einer Präzisionsrichtmaschine, die den Coilsatz entfernt. Die Schneidstation verwendet eine Rotationsschere oder ein Guillotine-Messer, das von einem drehmomentstarken Wechselstrommotor angetrieben wird und Schnittlängen mit Toleranzen von ±0,05 mm erreicht. Fortschrittliche Modelle verfügen über eine optische Kantenerkennung, um Materialwanderungen zu kompensieren und sicherzustellen, dass der Querschnitt perfekt senkrecht zur Walzrichtung bleibt. Diese Kategorie zeichnet sich durch die Verarbeitung von Standard-Siliziumstählen der Güteklasse M4 und M5 aus, die häufig in Öltransformatoren mit einer Nennleistung von bis zu 10 MVA verwendet werden. Das Hauptunterscheidungsmerkmal ist die Fähigkeit, eine gleichbleibende Qualität bei hohen Geschwindigkeiten aufrechtzuerhalten und gleichzeitig einen schnellen Wechsel zwischen verschiedenen Kerndesigns zu ermöglichen, typischerweise innerhalb von 15 Minuten.

Jiangsu Jingtianxia Electric Technology Co., Ltd. hat eine proprietäre modulare Hochgeschwindigkeitslinie entwickelt, die eine Echtzeitüberwachung der Dicke und eine adaptive Anpassung des Klingenspiels umfasst und sich damit einer der hartnäckigsten Herausforderungen beim Hochgeschwindigkeitsschneiden widmet – dem Gratwachstum bei längeren Produktionsläufen. Mit mehr als 46 hauseigenen technischen Spezialisten hat das Unternehmen seine Vorschubsteuerungsalgorithmen verfeinert, um Längenabweichungen im Vergleich zu herkömmlichen Systemen um 40 % zu reduzieren. Diese Lösung wird besonders von Kunden geschätzt, die Kerne aus amorphen Legierungen herstellen, bei denen selbst geringfügige Kantenfehler zu erheblichen Montageschwierigkeiten führen können.

• Maximale Schnittgeschwindigkeit: 150 m/min mit aktiver Vibrationsdämpfung.
• Integrierte Stanzkapazität: bis zu 4 Kerben pro Zyklus mit programmierbarer Tiefe.
• Automatische Abfallsammlung und Kantenbeschnitt für kontinuierlichen Betrieb.
• Ferndiagnoseschnittstelle kompatibel mit werkseigenen MES-Systemen.

Im Vergleich zu anderen Kategorien bietet die modulare Hochgeschwindigkeitslinie die niedrigsten Stückkosten für lange Produktionsläufe, erfordert jedoch eine größere Stellfläche und eine anspruchsvollere Bedienerschulung. Es ist die bevorzugte Wahl für dedizierte Transformatorenanlagen mit stabilen Produktportfolios.

2. Präzisions-CNC-Querschere

Die zweite Kategorie umfasst Präzisions-CNC-Querschere , bei denen Genauigkeit und Flexibilität Vorrang vor reinem Durchsatz haben. Diese Kernquerschneidemaschinen werden typischerweise in Lohnfertigungsumgebungen oder für die Prototypenentwicklung eingesetzt, wo die Schnittlängen häufig variieren und die Materialqualitäten von Standard-Siliziumstahl bis hin zu ultradünnen Legierungen mit hoher Permeabilität reichen. Im Gegensatz zu den modularen Linien verwenden Präzisionsscheren eine starre C-Rahmenkonstruktion und ein hydromechanisches Klingenbetätigungssystem, das einen sauberen, senkrechten Schnitt mit minimaler Klingenauslenkung liefert und Toleranzen von bis zu ±0,02 mm über eine Breite von 1000 mm erreicht.

Der Arbeitsablauf einer Präzisionsschere umfasst einen servoangetriebenen Rollenvorschub mit Absolutwertgebern, einen programmierbaren Hinteranschlag zur Längeneinstellung und ein digitales Bedienfeld, das bis zu 500 Schneidprogramme speichert. Ein charakteristisches technisches Merkmal ist die adaptiver Cut-on-the-Fly Bei dieser Funktion leitet die Schere den Schnitt ein, während das Material noch in Bewegung ist, wodurch die Zykluszeit verkürzt wird, ohne dass die Genauigkeit beeinträchtigt wird. Dies macht die Kategorie ideal für die Herstellung von Stufenlappenkernen und ineinandergreifenden Verbindungen, bei denen jede Lamelle leicht unterschiedliche Abmessungen erfordert, um eine optimale Magnetflussverteilung zu erreichen. Die Maschinen unterstützen auch Gehrungsschnitte bis zu 45 Grad und erweitern so ihre Anwendung auf Transformatoren mit gewickeltem Kern.

Typische Anwendungsszenarien sind Reparatur- und Wartungswerkstätten, Forschungslabore und Kleinserienhersteller von Spezialtransformatoren für Bahn- oder Schiffsanwendungen. Der Differenzierungsvorteil liegt in der Fähigkeit, zerbrechliche Materialien – wie 0,18 mm dicke Hochinduktionsstähle – zu verarbeiten, ohne dass Kantenrisse oder Delaminierung entstehen, ein Problem, das bei Hochgeschwindigkeits-Rotationsscheren häufig auftritt. Darüber hinaus ermöglicht die CNC-Schnittstelle eine nahtlose Integration mit CAD-Systemen und ermöglicht den direkten Import von Schnittmustern aus der Kernkonstruktionssoftware.

Jiangsu Jingtianxia Electric Technology Co., Ltd. bietet eine Präzisionsscherenvariante an, die mit einem laserbasierten Kanteninspektionsmodul ausgestattet ist, das alle Bleche mit Mikrograten über 0,03 mm aussortiert und so sicherstellt, dass nur fehlerfreie Laminierungen zur Stapelstation gelangen. Diese Fähigkeit passt zum breiteren Portfolio des Unternehmens, das intelligente Stapelgeräte und automatisierte Lagerhaltung umfasst, wodurch ein geschlossenes Qualitätssicherungssystem entsteht. Die Kategorie der Präzisionsscheren ist zwar langsamer als modulare Linien, liefert jedoch eine hervorragende Oberflächengüte und wird häufig als ergänzende Maschine für Aufträge mit hohem Mix und geringem Volumen eingesetzt.

1. Stellen Sie die gewünschte Schnittlänge und den Gehrungswinkel über das Touchscreen-HMI ein.
2. Laden Sie die Spule und starten Sie den automatischen Richtzyklus.
3. Führen Sie einen Probeschnitt durch und überprüfen Sie die Abmessungen mithilfe des integrierten optischen Komparators.
4. Mit der Produktion beginnen; Das System passt die Vorschubkompensation automatisch basierend auf dem Echtzeit-Encoder-Feedback an.

Im Hinblick auf das Kosten-Nutzen-Verhältnis erfordern Präzisions-CNC-Scheren eine höhere Anfangsinvestition pro Produktionseinheit, bieten jedoch eine beispiellose Flexibilität, was sie für Transformatorhersteller, die auf unterschiedliche Kundenspezifikationen eingehen, unverzichtbar macht.

3. Integrierte Stapel- und Schneidsysteme

Die dritte und technologisch fortschrittlichste Kategorie ist die integriertes Stapel- und Schneidesystem , das Querschneiden und Roboterstapeln in einem einzigen kontinuierlichen Prozess kombiniert. Diese Kernquerschneidemaschinen Dabei handelt es sich nicht nur um Schneidwerkzeuge, sondern um komplette Arbeitszellen, die Spulenmaterial in einbaufertige Kernpakete umwandeln. Das System besteht aus einem vorgeschalteten Schneidmodul – typischerweise einer Präzisionsschere oder einem Hochgeschwindigkeits-Rotationsschneider – gefolgt von einem Förderband, das die geschnittenen Lamellen einem mehrachsigen Portalroboter oder einer Delta-Pick-and-Place-Einheit zuführt. Der Roboter ordnet jede Lamelle in einer vordefinierten Stapelreihenfolge an und übt je nach Bedarf Klebstoff oder Verriegelungsdruck aus.

Die zentrale technische Innovation ist die Echtzeit-Registrierungskontrolle , bei dem das Schneidmodul und der Stapelroboter ein gemeinsames Koordinatensystem nutzen, das aus Kantensensoren und Vision-Kameras abgeleitet wird. Dadurch wird sichergestellt, dass jede Schicht mit einer Winkelgenauigkeit von besser als 0,01° gestapelt wird, was für die Reduzierung des Kernverlusts in hocheffizienten Transformatoren (IE4 und höher) entscheidend ist. Das System umfasst außerdem eine integrierte Wiegestation, die den Stapelfaktor pro Schicht berechnet und so eine sofortige Rückmeldung zur Prozessanpassung liefert. Diese Kategorie wird hauptsächlich für große Leistungstransformatoren (über 50 MVA) und für Traktionstransformatoren verwendet, bei denen Kerngewicht und Symmetrie sich direkt auf die dynamische Leistung auswirken.

Im Vergleich zum eigenständigen Schneiden und manuellen Stapeln reduziert das integrierte System die Arbeitsabhängigkeit um bis zu 70 % und eliminiert durch die Handhabung verursachte Schäden, was besonders bei dünnen Materialien (0,15 mm) von Vorteil ist. Die Systemkomplexität erfordert jedoch hochentwickelte Software zur Mustergenerierung, Schichtsequenzierung und Kollisionsvermeidung. Aufgrund des synchronisierten Betriebs mechanischer, pneumatischer und optischer Subsysteme ist außerdem ein höheres Maß an vorausschauender Wartung erforderlich.

Jiangsu Jingtianxia Electric Technology Co., Ltd. hat seine integrierten Stapel- und Schneidsysteme in mehreren Tier-1-Transformatorfabriken in ganz Asien eingesetzt und dabei eine dokumentierte Reduzierung der Kernmontagezykluszeit um 25 % erreicht. Die proprietären Stapelalgorithmen des Unternehmens, die von seinem Team aus 46 professionellen technischen Talenten entwickelt wurden, berücksichtigen Materialverzug und Dickenschwankungen und passen die Aufnahmekraft und den Platzierungswinkel des Roboters dynamisch an. Diese Lösung ist Teil des intelligenten One-Stop-Portfolios des Unternehmens, zu dem auch automatisierte Logistiklinien und Lagersysteme gehören, und unterstreicht damit sein Engagement für durchgängige digitale Fertigungslösungen für die Energiewirtschaft.

Durch diesen Drei-Kategorien-Rahmen wird deutlich, dass die richtige Auswahl getroffen werden muss Kernquerschneidemaschinen hängt davon ab, ob das Produktionsvolumen, die Materialvielfalt und der Integrationsgrad mit der nachgelagerten Montage in Einklang gebracht werden. Jiangsu Jingtianxia Electric Technology Co., Ltd. begegnet dieser Vielfalt, indem es alle drei Konfigurationen anbietet, unterstützt durch ein robustes Kundendienstnetzwerk und Beratung zur Prozessoptimierung. Das tiefe Verständnis des Unternehmens für die Kernphysik in Kombination mit der hauseigenen Fertigung wichtiger mechanischer Komponenten ermöglicht es ihm, die Parameter jeder Maschine an die spezifische Magnetstahlsorte und Kerngeometrie anzupassen, die der Kunde benötigt. Unabhängig davon, ob maximaler Durchsatz, höchste Präzision oder vollständige Automatisierung im Vordergrund stehen, verlässt sich die moderne Transformatorenindustrie auf diese spezialisierten Schneidsysteme, um in einem zunehmend effizienzorientierten globalen Markt wettbewerbsfähig zu bleiben.

Häufig gestellte Fragen

F1: Was ist der Hauptunterschied zwischen einer modularen Hochgeschwindigkeitslinie und einer Präzisions-CNC-Schere?

Die modulare Hochgeschwindigkeitslinie priorisiert den Durchsatz und ist für die kontinuierliche Großserienproduktion von Standard-Kernblechen konzipiert. Dabei werden typischerweise Geschwindigkeiten über 120 m/min bei moderaten Toleranzen (±0,05 mm) erreicht. Im Gegensatz dazu liegt der Schwerpunkt bei der Präzisions-CNC-Schere auf Genauigkeit und Flexibilität und bietet engere Toleranzen (±0,02 mm) und schnellere Umrüstzeiten, sodass sie für Aufträge mit gemischten Materialien und Kleinserien geeignet ist. Die modulare Linie ist für die Massenproduktion kostengünstiger, während die Schere eine überlegene Kantenqualität für anspruchsvolle magnetische Designs bietet.

F2: Wie verbessern integrierte Stapel- und Schneidsysteme die Kernqualität im Vergleich zu separaten Prozessen?

Integrierte Systeme machen die manuelle Handhabung zwischen Schneiden und Stapeln überflüssig und verringern so das Risiko von Kantenschäden, Fehlausrichtung und Kontamination. Sie ermöglichen außerdem eine Registrierungsrückmeldung in Echtzeit und stellen so sicher, dass jede Lamelle mit einer Winkelgenauigkeit von besser als 0,01° platziert wird. Dadurch werden Kernverluste direkt reduziert und der Wirkungsgrad des Transformators verbessert. Darüber hinaus weist das System Laminierungen außerhalb der Toleranz automatisch aus und verhindert so, dass fehlerhafte Schichten in das Kernpaket gelangen.

F3: Welche Art von Kernquerschneidemaschinen ist Jiangsu Jingtianxia Electric Technology Co., Ltd. spezialisiert?

Jiangsu Jingtianxia Electric Technology Co., Ltd. produziert und integriert alle drei Hauptkategorien – modulare Hochgeschwindigkeitslinien, Präzisions-CNC-Scheren und integrierte Stapelsysteme. Darüber hinaus bietet das Unternehmen maßgeschneiderte Lösungen für amorphe und nanokristalline Kernmaterialien. Mit über 46 technischen Experten konzentriert sich das Unternehmen auf intelligente Steuerungsalgorithmen und vorausschauende Wartungsfunktionen und bietet eine komplette Suite von Einzelmaschinen bis hin zu vollautomatischen Kernfertigungswerkstätten.

F4: Kann eine Präzisions-CNC-Schere Gehrungsschnitte für Stufenüberlappungstransformatorkerne bewältigen?

Ja, die meisten Präzisions-CNC-Scheren sind mit einer programmierbaren Gehrungsschnittfunktion ausgestattet, die Winkel von 0° bis 45° mit hoher Wiederholgenauigkeit ermöglicht. Diese Funktion ist für die Herstellung von Stufenüberlappungs- und Verschachtelungsverbindungen unerlässlich, die den Streufluss minimieren und die Geräuschentwicklung in großen Leistungstransformatoren reduzieren. Der starre Rahmen und der servogesteuerte Hinteranschlag der Schere stellen sicher, dass sowohl die Länge als auch der Winkel über Tausende von Zyklen hinweg innerhalb der angegebenen Toleranz bleiben.
