Wie funktioniert ein Core-Stacking-System?

Im modernen Elektrogerätebau bestimmen die Präzision und Effizienz der Transformatoren- und Motorkernfertigung direkt die Leistung, Zuverlässigkeit und Kosteneffizienz der Endprodukte. Im Mittelpunkt dieses Produktionsprozesses steht die Kernstapel- und Montagelinien , eine ausgefeilte Integration von mechanischer Handhabung, optischer Inspektion und automatisierten Steuerungssystemen. Dieser Artikel bietet eine umfassende technische Erläuterung der Funktionsweise eines Kernstapelsystems, erläutert seine Kernprinzipien, wichtige Ausrüstungsmodule und die entscheidende Rolle, die es in der großtechnischen Industriefertigung spielt.

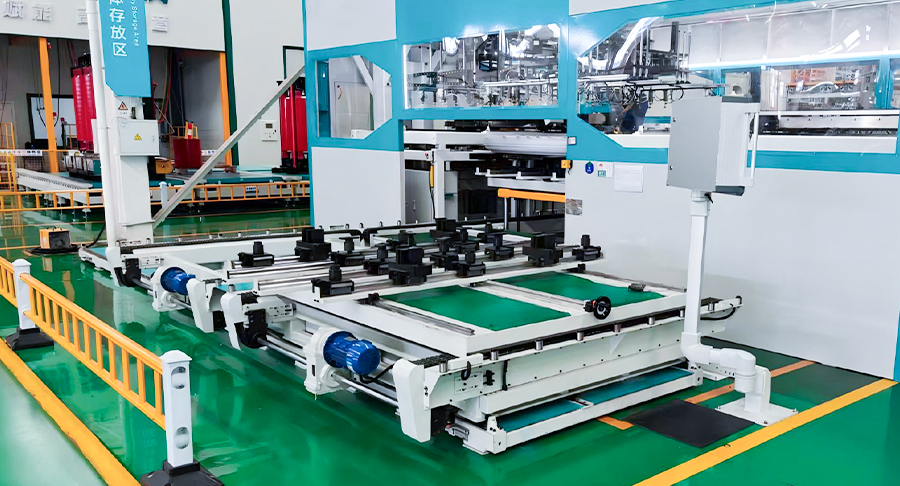

1. Grundprinzipien des Core Stacking

A Kernstapel- und Montagelinien Das System ist darauf ausgelegt, einzelne dünne Bleche aus Elektrostahl – allgemein als Lamellen bekannt – in einen massiven, maßgenauen Blechkern umzuwandeln. Die grundlegende Herausforderung besteht darin, dass jede Lamelle in einer präzisen Reihenfolge und Ausrichtung gestapelt werden muss, um Wirbelstromverluste zu minimieren und die Gleichmäßigkeit des Magnetflusses sicherzustellen. Das System beginnt normalerweise mit a Kernstapel- und Montagelinien Zuführeinheit, die vorgeschnittene oder geschlitzte Lamellen von einer Querschneidemaschine erhält. Diese Lamellen werden dann zu einer Stapelstation transportiert, wo Roboterarme oder servoangetriebene Pick-and-Place-Einheiten jedes Blatt handhaben.

Der Arbeitszyklus eines typischen Systems kann in vier aufeinanderfolgende Phasen unterteilt werden: Zuführung, Orientierungserkennung, Stapelung und Konsolidierung. In der Zuführphase werden die Lamellen mittels Vibrationsförderern oder Förderbändern vereinzelt und ausgerichtet. In der Orientierungserkennungsphase identifizieren optische Sensoren oder Bildverarbeitungskameras die Gratseite, Kerbpositionen und etwaige Oberflächenfehler. In der Stapelphase wird jede Lamelle präzise auf einem wachsenden Stapel platziert, wobei häufig Vakuumgreifer zum Einsatz kommen, um ein Zerkratzen des Materials zu vermeiden. In der Konsolidierungsphase schließlich wird der Stapel durch Schweißen, Ineinandergreifen oder Kleben zu einer einzigen starren Einheit befestigt. Dieser gesamte Arbeitsablauf wird von einer speicherprogrammierbaren Steuerung (SPS) gesteuert, die alle beweglichen Teile mit einer Genauigkeit im Mikrometerbereich synchronisiert.

2. Kernausrüstungsmodule und ihre Funktionen

Zu verstehen wie ein Kernstapelsystem funktioniert , ist es wichtig, die Hauptmodule zu untersuchen. Jedes Modul trägt eine bestimmte Funktion bei und ihre nahtlose Integration bestimmt die Gesamtsystemleistung. Nachfolgend finden Sie eine Aufschlüsselung der vier Hauptmodule von Modern Kernstapel- und Montagelinien :

• Fütterungs- und Vereinzelungsmodul: Diese Einheit erhält Massenlaminierungen aus Magazinen oder Förderbändern. Mithilfe von Luftgebläsen und mechanischen Separatoren wird sichergestellt, dass jeweils nur eine Lamelle in den Stapelbereich gelangt. Die Hochgeschwindigkeitszuführung kann je nach Laminierdicke und -größe bis zu 60 Stück pro Minute erreichen.
• Vision- und Inspektionsmodul: Ausgestattet mit hochauflösenden Kameras und Hintergrundbeleuchtung prüft dieses Modul jede Laminierung auf Maßtoleranzen, Grathöhe und Oberflächenebenheit. Jede Laminierung, die die Prüfung nicht besteht, wird automatisch in einen separaten Behälter aussortiert, wodurch verhindert wird, dass sich Fehler auf den endgültigen Kern ausbreiten.
• Stapel- und Positionierungsmodul: Dies ist der Kern des Systems. Ein servogesteuertes Portal oder ein SCARA-Roboter nimmt jede geprüfte Lamelle auf und legt sie auf eine Stapelvorrichtung. Die Halterung umfasst häufig Führungsstifte, die zu den Löchern in den Lamellen passen und so eine Rotationsausrichtung gewährleisten. Bei Transformatorkernen mit mehreren Schenkeln kann das System jeden Schenkel einzeln stapeln, bevor er sie zusammenfügt.
• Konsolidierungs- und Auswurfmodul: Sobald die angestrebte Stapelhöhe (gemessen durch Lagenzahl oder optischen Höhensensor) erreicht ist, wendet das Modul eine von drei Konsolidierungsmethoden an: WIG-Schweißen an mehreren Punkten, mechanisches Ineinandergreifen mittels Stanzmarken oder Klebstoffaushärtung mittels UV- oder thermischer Bindung. Der fertige Kern wird dann zur weiteren Verarbeitung oder Verpackung auf ein Ausgangsband ausgeworfen.

Die Koordination zwischen diesen Modulen ist von entscheidender Bedeutung. Wenn das Vision-Modul beispielsweise eine falsch ausgerichtete Laminierung erkennt, muss das Stapelmodul seine Platzierungsbahn in Echtzeit anpassen. Führende Hersteller mögen Jiangsu Jingtianxia Electric Technology Co., Ltd. haben proprietäre Softwarealgorithmen entwickelt, die eine solche adaptive Steuerung ermöglichen Kernstapel- und Montagelinien Besonders robust für Produktionsumgebungen mit hohem Mix und geringem Volumen.

3. Klassifizierung von Kernstapelsystemen

Basierend auf der Konfiguration und Anwendung, Kernstapel- und Montagelinien lassen sich in drei Hauptkategorien einteilen. Jede Kategorie bedient unterschiedliche Produktionsanforderungen, von der Hochgeschwindigkeits-Massenproduktion bis hin zum flexiblen Prototyping. Die folgenden Unterabschnitte bieten eine detaillierte Analyse jedes Typs.

3.1 Integrierte Inline-Stapelsysteme

Inline-Integrationssysteme werden direkt an die vorgeschaltete Längs- oder Querschneidelinie angeschlossen. Sobald die Lamellen geschnitten sind, werden sie ohne Zwischenlagerung sofort der Stapeleinheit zugeführt. Dieses Design minimiert den Materialtransport und verringert das Risiko von Kantenschäden. Das entscheidende Merkmal von Inline-Systemen ist ihre Synchronisationsgeschwindigkeit – sie arbeiten mit der gleichen Taktrate wie die Schneidemaschine, typischerweise zwischen 40 und 80 Hüben pro Minute. Zu ihren technischen Merkmalen gehören die Doppelkopfstapelung für die gleichzeitige Platzierung von zwei Lamellen, die Echtzeit-Dickenüberwachung mithilfe von Lasersensoren und der automatische Werkzeugwechsel für unterschiedliche Kernbreiten.

Typische Anwendungen für Inline-Systeme sind die Großserienproduktion von Verteilungstransformatorkernen und Motorstatoren für Elektrofahrzeuge, bei denen gleichbleibende Qualität und hoher Durchsatz von größter Bedeutung sind. Der Hauptvorteil gegenüber Offline-Systemen ist der Wegfall der Pufferspeicherung, wodurch Stellfläche gespart und der Bestand an unfertigen Erzeugnissen reduziert wird. Darüber hinaus können Inline-Systeme Schnittfehler sofort erkennen und ermöglichen so eine sofortige Rückmeldung an die Schneideinheit. Jiangsu Jingtianxia Electric Technology Co., Ltd. bietet Inline-Lösungen mit intelligenten Werkstatt-Lagerschnittstellen, die einen nahtlosen Datenaustausch mit ERP-Systemen (Enterprise Resource Planning) ermöglichen. Durch diese Integration wird sichergestellt, dass jede Kerncharge vom Rohmaterial bis zum fertigen Produkt rückverfolgbar ist.

3.2 Offline-Standalone-Stapelsysteme

Offline-Standalone-Systeme arbeiten unabhängig vom Schneidprozess. Die Lamellen werden zunächst geschnitten, in Magazinen gestapelt und dann zur Stapelstation transportiert. Diese Entkopplung ermöglicht es Produktionsplanern, die Schneidlinie mit maximaler Effizienz zu betreiben, während die Stapellinie verschiedene Kerntypen parallel verarbeitet. Der Offline-Ansatz eignet sich besonders für Job-Shop-Umgebungen, in denen die Auftragsgrößen klein sind, die Kerngeometrie jedoch erheblich variiert. Eine entscheidende Komponente von Offline-Systemen ist der automatische Magazinwechsler, der bis zu 12 verschiedene Laminierungstypen aufnehmen und innerhalb von Minuten zwischen ihnen wechseln kann.

Aus technologischer Sicht sind Offline-Systeme häufig mit fortschrittlicheren Bildverarbeitungssystemen ausgestattet, da Laminierungen möglicherweise stunden- oder tagelang gelagert wurden und sich Staub ansammelte oder leicht oxidierte. Das Vision-Modul in Offline-Systemen umfasst daher zusätzliche Reinigungsbürsten und Entladungsgeräte. Die Konsolidierungsmethoden ähneln Inline-Systemen, Offline-Systeme verwenden jedoch häufig Klebebindung statt Schweißen, da Klebstoff eine bessere Spannungsverteilung in Kernen mit komplexen Stufenüberlappungsgeometrien ermöglicht. Für Hersteller, die von der manuellen Stapelung aufrüsten möchten, bieten Offline-Standalone-Systeme eine geringere Anfangsinvestition und eine einfachere Integration in vorhandene Materialtransportgeräte. Jiangsu Jingtianxia Electric Technology Co., Ltd. bietet modulare Offline-Plattformen, die entweder mit Single-Stack- oder Dual-Stack-Betrieb konfiguriert werden können und Kunden die Flexibilität geben, die Produktion bei steigender Nachfrage zu skalieren.

3.3 Drehturm-Stapelsysteme

Drehrevolversysteme stellen die neueste Entwicklung dar Kernstapel- und Montagelinien Technologie. Anstelle einer einzelnen stationären Stapelvorrichtung verwenden diese Systeme einen rotierenden Turm, der mehrere Stapelpaletten hält. Während eine Palette mit Lamellen befüllt wird, wird eine andere Palette konsolidiert und ausgeworfen und eine dritte Palette wird für die nächste Charge vorbereitet. Diese parallele Verarbeitung reduziert die Leerlaufzeit erheblich und erhöht den Gesamtdurchsatz im Vergleich zu Einzelstationsdesigns um bis zu 40 %.

Der Revolvermechanismus wird von einem Direktantriebs-Torquemotor angetrieben, der für eine außergewöhnlich sanfte Drehung und präzise Winkelpositionierung sorgt. Jede Palette ist mit einem eigenen Satz Führungsstiften und Klemmmechanismen ausgestattet, sodass das System ohne manuellen Eingriff zwischen verschiedenen Kerngrößen wechseln kann. Drehrevolversysteme eignen sich ideal für die Massenproduktion standardisierter Kerne, wie sie beispielsweise in kleinen Verteiltransformatoren und Induktoren verwendet werden. Ihre kompakte Stellfläche macht sie auch für Fabriken mit begrenzter Grundfläche attraktiv. Jiangsu Jingtianxia Electric Technology Co., Ltd. hat an mehreren Kundenstandorten erfolgreich Drehrevolversysteme eingesetzt und dabei Fehlerraten unter 0,2 % und eine Gesamtanlageneffektivität (OEE) von über 85 % erreicht.

Um die Betriebsschritte für alle drei Systemtypen zusammenzufassen, beschreibt die folgende geordnete Liste das allgemeine Verfahren für einen typischen Stapelzyklus:

1. Materialbeladung: Die Laminierungen werden in das Zuführmagazin geladen oder direkt von der Schneidlinie zugeführt.
2. Singulation und Orientierung: Jede Lamelle wird getrennt, ausgerichtet und ihre Gratseite wird optisch erkannt.
3. Platzierung: Der Roboter oder das Portal nimmt die Lamelle auf und legt sie mikrometergenau auf die Stapelpalette.
4. Schichtzählung und Höhenüberprüfung: Das System zählt jede Schicht und vergleicht die wachsende Stapelhöhe mit dem Ziel.
5. Konsolidierung: Sobald das Ziel erreicht ist, verschweißt, verriegelt oder verbindet das System den Stapel zu einem festen Kern.
6. Auswurf und Förderung: Der fertige Kern wird zur Weiterverarbeitung oder Verpackung auf ein Förderband ausgeworfen.

4. Integration mit Smart Manufacturing

Modern Kernstapel- und Montagelinien sind keine isolierten Maschinen mehr; Sie sind integrale Knotenpunkte im umfassenderen Smart-Factory-Ökosystem. Über das Industrial Internet of Things (IIoT) übermitteln diese Systeme kontinuierlich Daten zu Zykluszeiten, Fehlerraten und Verschleiß von Verbrauchsmaterialien an ein zentrales Manufacturing Execution System (MES). Dieser datengesteuerte Ansatz ermöglicht eine vorausschauende Wartung und reduziert ungeplante Ausfallzeiten um bis zu 30 %. Zum Beispiel, Jiangsu Jingtianxia Electric Technology Co., Ltd. hat intelligente Werkstattlagersysteme und automatisierte Logistikproduktionslinien integriert, die direkt mit ihren Stapelgeräten verbunden sind und so einen vollautomatischen Materialfluss von Rohstahlspulen bis zu fertigen Transformatorkernen schaffen.

Darüber hinaus umfassen fortschrittliche Systeme jetzt selbstlernende Algorithmen, die Stapelparameter basierend auf der historischen Leistung anpassen. Wenn eine bestimmte Laminiercharge eine größere Gratschwankung aufweist, kann das System die Platzierungsgeschwindigkeit automatisch reduzieren, um die Genauigkeit aufrechtzuerhalten. Besonders wertvoll ist diese Anpassungsfähigkeit in Regionen mit unterschiedlichen Rohstoffqualitäten. Durch die Kombination von Präzisionsmechanik und intelligenter Software Jiangsu Jingtianxia Electric Technology Co., Ltd. verschiebt weiterhin die Grenzen dessen, was Kernstapel- und Montagelinien erreichen können, indem wir unterstützende Lösungen aus einer Hand liefern, die alles vom Querschneiden des Kerns bis zur Endmontage abdecken.

Häufig gestellte Fragen

F1: Was ist der Hauptunterschied zwischen Inline- und Offline-Stapelsystemen?

Inline-Systeme sind direkt an die Schneidlinie angeschlossen und arbeiten mit der gleichen Geschwindigkeit, was sie ideal für die kontinuierliche Produktion hoher Stückzahlen macht. Offline-Systeme arbeiten unabhängig voneinander und ermöglichen eine größere Flexibilität bei der Handhabung unterschiedlicher Kerngrößen und -geometrien, was für Lohnfertigungsumgebungen oder Umgebungen mit geringem Volumen und hohem Mix geeignet ist.

F2: Wie verbessert ein Rotationsrevolversystem die Produktivität im Vergleich zu einem System mit einer Station?

Bei einem Drehrevolversystem werden mehrere Paletten auf einem Drehmechanismus verwendet. Während eine Palette befüllt wird, wird eine andere konsolidiert und eine dritte ausgeschleust bzw. vorbereitet. Dieser parallele Arbeitsablauf eliminiert Wartezeiten zwischen den Zyklen und erhöht den Gesamtdurchsatz um bis zu 40 %, ohne dass die Stapelgenauigkeit darunter leidet.

F3: Welche Konsolidierungsmethoden werden üblicherweise in Kernstapel- und Montagelinien verwendet und welche ist die beste?

Die drei Hauptmethoden sind WIG-Schweißen, mechanisches Verbinden und Kleben. Schweißen bietet eine hohe mechanische Festigkeit, die Verriegelung erfolgt am schnellsten und erfordert keine Verbrauchsmaterialien, und die Klebeverbindung sorgt für eine bessere magnetische Leistung durch Reduzierung der inneren Spannung. Die beste Wahl hängt von der Kernanwendung ab – Schweißen für große Leistungstransformatoren, Verriegelung für Massenmotoren und Klebstoff für hocheffiziente Designs mit Stufenüberlappungsverbindungen.

F4: Wie stellt Jiangsu Jingtianxia Electric Technology Co., Ltd. die Qualitätskontrolle seiner Stapelsysteme sicher?

Jiangsu Jingtianxia integriert eine mehrstufige visuelle Inspektion, eine Echtzeit-Dickenüberwachung und eine automatische Aussortierung fehlerhafter Laminierungen. Ihre Systeme speisen außerdem Produktionsdaten in eine MES-Plattform ein und ermöglichen so eine vollständige Rückverfolgbarkeit und statistische Prozesskontrolle. Mit über 46 professionellen technischen Talenten unterhält das Unternehmen vor der Auslieferung strenge Testprotokolle für jedes System, um eine gleichbleibende Leistung in den Kundenanlagen sicherzustellen.

F5: Können Kernstapelsysteme unterschiedliche Laminierungsmaterialien wie amorphen Stahl oder Siliziumstahl verarbeiten?

Ja, moderne Systeme sind mit einstellbarem Greiferdruck, variablen Vorschubgeschwindigkeiten und anpassbaren Bildverarbeitungsalgorithmen ausgestattet, um eine breite Palette von Materialien zu verarbeiten. Amorpher Stahl, der dünner und spröder ist, erfordert eine schonendere Handhabung und profitiert häufig vom Kleben statt vom Schweißen. Jiangsu Jingtianxia bietet maßgeschneiderte Konfigurationen für spezifische Materialeigenschaften.

F6: Wie hoch ist der typische Return on Investment (ROI) für die Automatisierung eines manuellen Kernstapelprozesses?

Während der genaue ROI je nach Produktionsvolumen variiert, amortisieren sich die meisten Hersteller innerhalb von 18 bis 24 Monaten. Automatisierung senkt die Arbeitskosten, eliminiert menschliches Versagen, erhöht den Durchsatz und verbessert die Materialausbeute. Darüber hinaus ermöglichen automatisierte Systeme einen Betrieb rund um die Uhr, was den ROI für stark nachgefragte Produktlinien weiter beschleunigt.
