LXD-260-2 Offline-Transformatorkern-Stapellinie

Wie funktioniert die Offline-Transformator-Kernstapellinie LXD-260-2?

Seit Jahrzehnten ist die Herstellung von Transformatorkernen einer der letzten Bereiche, in denen manueller Eingriff hartnäckig fortbesteht. Während angrenzende Industriezweige auf Roboterautomatisierung und synchronisierte Produktionsabläufe setzten, war das Stapeln von Kernen – der heikle Prozess, bei dem Tausende von Siliziumstahllamellen zu einem präzisen Magnetkreis zusammengefügt werden – weiterhin auf erfahrene Bediener angewiesen, die die Bleche manuell anordnen, ausrichten und schichten. Dieser veraltete Ansatz führt zu variablem Blechverschleiß, Handhabungsverformung, inkonsistenten Luftspalten und führt letztendlich zu höheren Kernverlusten und akustischen Geräuschen. Um dieses Paradigma grundlegend zu brechen, Jiangsu Jingtianxia Electric Technology Co., Ltd. konstruierte die LXD-260-2 Offline-Transformatorkern-Stapellinie – ein automatisches Säulensystem, das Präzision, Wiederholbarkeit und Durchsatz bei der Offline-Kernmontage neu definiert.

Im Kern ist die LXD-260-2 Offline-Transformatorkern-Stapellinie fungiert als vollautomatische, materialbehälterlose Stapelplattform. Es erhält ungestanzte Siliziumstahlbleche direkt von einer Querschere, stapelt sie in der exakten Schnitt- und Laminierreihenfolge in vertikale Säulen und transportiert diese Säulen zu einem speziellen Stapelmechanismus. Eine bewegliche Baugruppe mit Vakuumsaugnäpfen nimmt dann jede Lamelle auf, positioniert sie auf einer Präzisionsschiene und stapelt sie schließlich entsprechend den Anforderungen der Kernzeichnung Schicht für Schicht – und das alles, ohne dass ein Mensch die einzelnen Blätter bearbeiten muss. Dieser Arbeitsablauf eliminiert die drei Hauptfehlerursachen des manuellen Stapelns: Oberflächenabrieb, Fehlausrichtung und inkonsistenter Stapeldruck.

Bevor wir uns mit den technischen Subsystemen befassen, ist dies erwähnenswert Jiangsu Jingtianxia Electric Technology Co., Ltd. bringt über 46 interne technische Spezialisten und ein ausgereiftes Produktionssystem in diesen Bereich. Das Portfolio des Unternehmens – von Transformatorkernen über intelligente Stapelgeräte, Querschneidemaschinen bis hin zur automatisierten Logistik – bietet das Ökosystem, in dem die LXD-260-2 Offline-Transformatorkern-Stapellinie gedeiht. Hierbei handelt es sich nicht um eine eigenständige Maschine, sondern um einen Knotenpunkt innerhalb einer vollständig digitalisierten Werkstattinfrastruktur, der Echtzeitverfolgung und adaptive Prozesssteuerung ermöglicht.

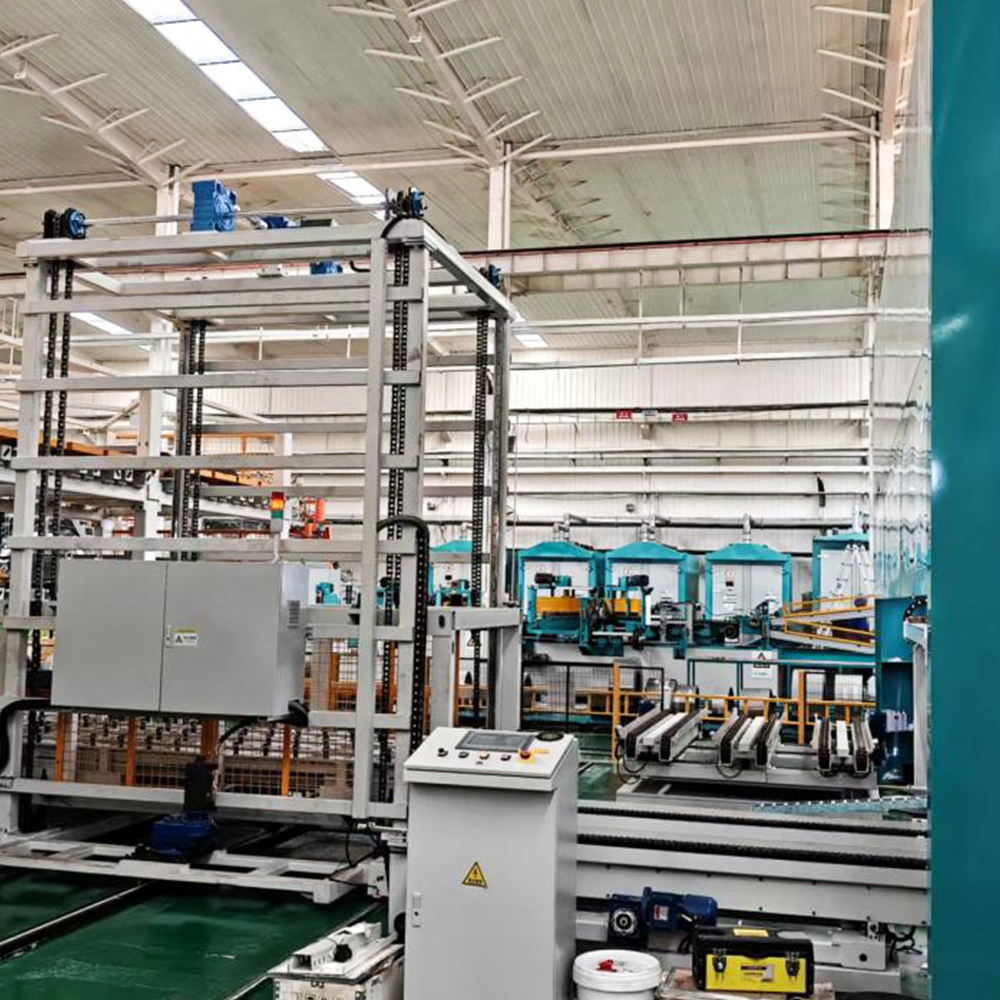

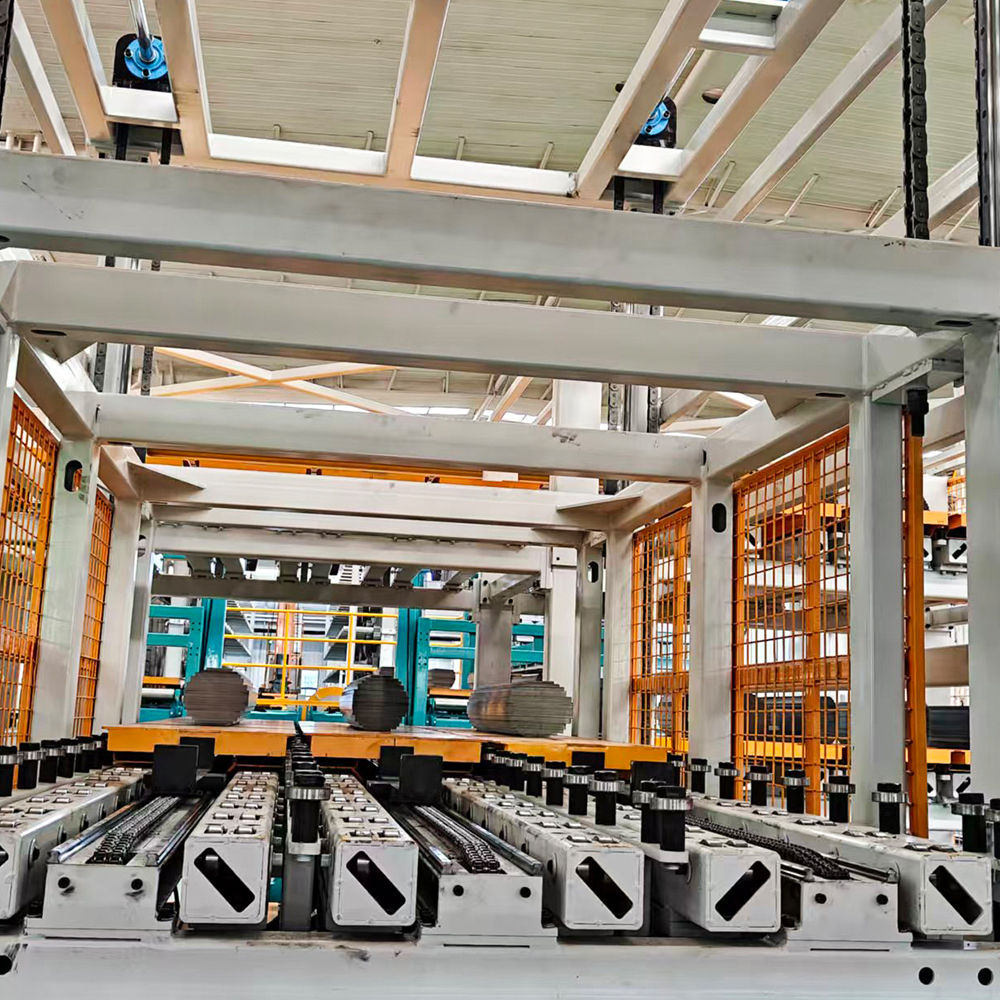

1. Materialzuführungs- und Sequenzierungsmodul vom Säulentyp

Definition und Positionierung: Dieses Modul dient als Einstiegspunkt des LXD-260-2 Offline-Transformatorkern-Stapellinie . Im Gegensatz zu herkömmlichen Systemen, die auf Materialbehältern oder Kassetten mit vorsortierten Stapeln basieren, verwendet dieses Gerät einen Säulenmechanismus, der direkt mit dem Ausgang einer Querscherlinie verbunden ist. Ungestanzte Blätter werden automatisch transportiert und in vertikalen Säulen aufgerichtet, wobei die exakte Schnittreihenfolge beibehalten wird – eine entscheidende Anforderung für Stufenüberlappungsdesigns.

Kernfunktionsmerkmale: Die Säulenzuführung verfügt über servoangetriebene Hebevorrichtungen, die eine konstante Blattaufnahmehöhe aufrechterhalten und so die Verringerung der Säulenhöhe bei verbrauchten Blättern ausgleichen. Vakuumsaugnäpfe mit weichen Kontaktspitzen verhindern Kantengrate und Oberflächenkratzer. Eine spezielle Positionierungsschiene, die mit kantengeführten Sensoren ausgestattet ist, stellt sicher, dass jedes Blatt vor der Übergabe an einer Referenzkante ausgerichtet ist. Das System verarbeitet Blechdicken von 0,18 mm bis 0,35 mm und Breiten bis zu 260 mm (daher die Bezeichnung „260“) mit einer Stapelgenauigkeit von ±0,1 mm pro Lage.

Typische Anwendungsszenarien: Dieses Modul ist besonders vorteilhaft in Produktionsumgebungen mit hohem Mix und geringem Volumen, in denen sich Kerndesigns häufig ändern. Da das System Stapelrezepte direkt aus dem Manufacturing Execution System (MES) liest, kann es ohne physische Umstellungen zwischen E-Kernen, U-Kernen und sogar asymmetrischen Dreiphasenkernen wechseln – lediglich Softwareparameter werden angepasst.

Differenzierte Vorteile: Im Vergleich zu Staplern mit Magazinbeschickung entfällt beim Säulenansatz das Vorstapeln und der manuelle Transfer zwischen Schneiden und Stapeln, wodurch die Zwischenlagerung und die damit verbundenen Handhabungsschäden reduziert werden. Es unterstützt auch den kontinuierlichen Betrieb bei längeren Schichten, da die Querschere das Material in Echtzeit zuführen kann.

Integration der Unternehmensfähigkeiten: Jiangsu Jingtianxia Electric Technology Co., Ltd. hat seine eigene Echtzeit-Überwachungssoftware in dieses Modul integriert, die es Bedienern ermöglicht, den Bogenverbrauch, die Ausschussraten und die Ausrichtung der Zuführung über ein zentrales Dashboard zu visualisieren.

• Wichtige Spezifikationen: Blattbreite 80–260 mm, Dicke 0,18–0,35 mm, Stapelgeschwindigkeit bis zu 120 Blatt/Minute.
• Eingebaute Sensoren: Doppelte fotoelektrische Kantendetektoren und Vakuumdruckwandler zur Fehlererkennung.
• Materialverträglichkeit: Kornorientierter Siliziumstahl (Qualitäten M-4 bis M-6) und amorphe Legierungen mit hoher Permeabilität.

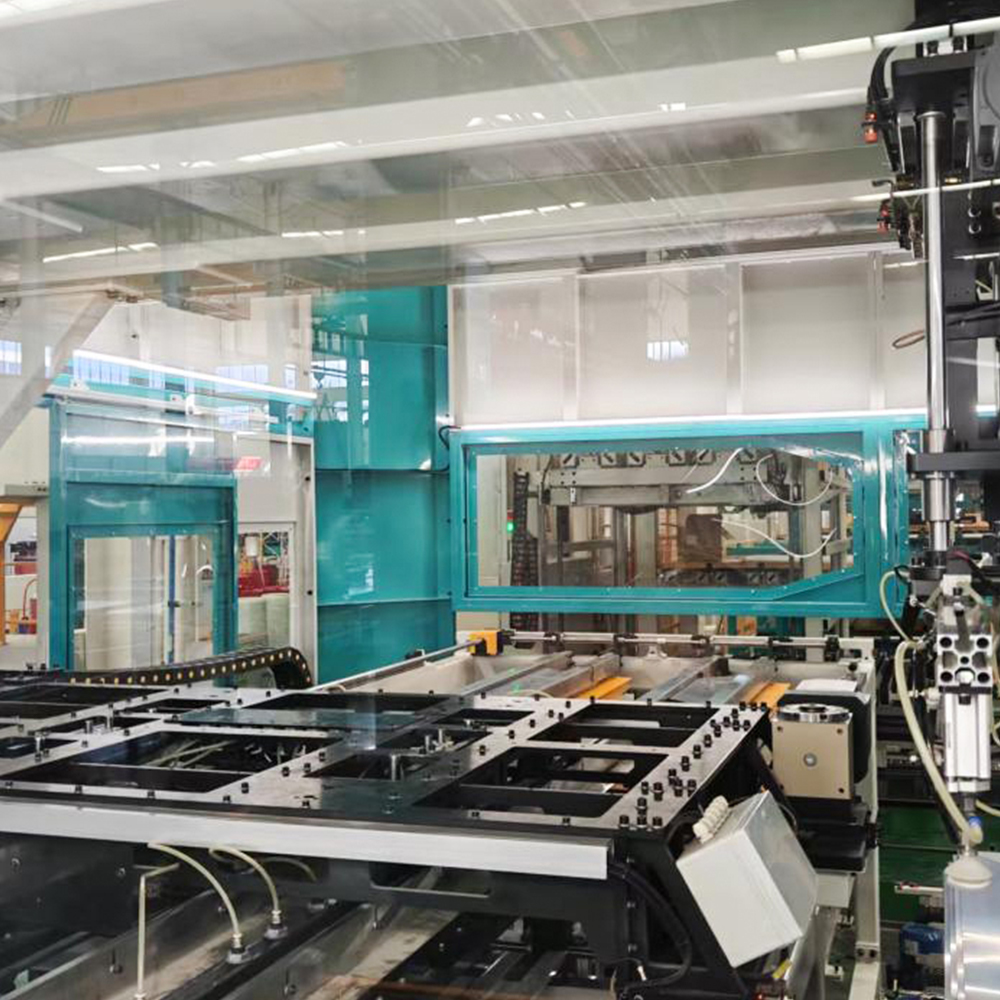

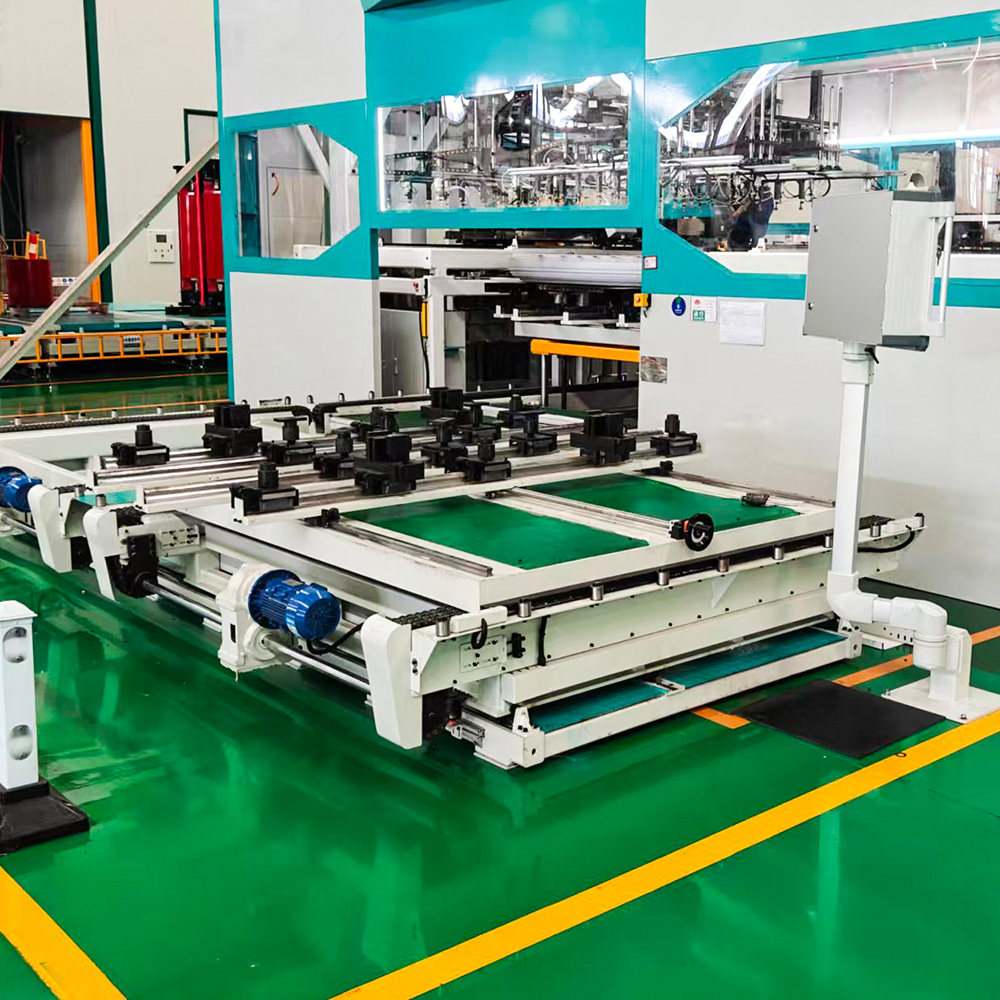

2. Präzisionspositionierungs- und Ausrichtungsstation

Definition und Positionierung: Nachdem die Blätter aus der Säule entnommen wurden, werden sie zu einer speziellen Positionierungsstation transportiert – dem zweiten kritischen Subsystem der LXD-260-2 Offline-Transformatorkern-Stapellinie . Diese Station ist für die Korrektur kleinerer Winkel- oder Translationsabweichungen verantwortlich, die während des Vakuumtransfers auftreten, und stellt sicher, dass jede Lamelle perfekt mit dem wachsenden Kernstapel übereinstimmt.

Kernfunktionsmerkmale: Die Station verwendet eine zweistufige Ausrichtungsstrategie. Zunächst drückt ein Satz federbelasteter mechanischer Anschläge das Blech sanft gegen eine feste Referenzecke. Zweitens erfasst ein bildgestütztes System die Kontur des Blechs und vergleicht sie mit dem nominalen CAD-Modell. Bei Abweichungen von mehr als 0,05 mm löst das System eine automatische Ausweisung aus, bevor der Bogen den Stapelkopf erreicht. Diese Rückkopplung im geschlossenen Regelkreis ist entscheidend für die Aufrechterhaltung des Stufenüberlappungsmusters, das sich direkt auf die magnetischen Eigenschaften des Kerns und den Leerlaufverlust auswirkt.

Typische Anwendungsszenarien: Dieses Subsystem ist für große Leistungstransformatorkerne (≥ 100 MVA) unverzichtbar, bei denen selbst eine Fehlausrichtung im Mikrometerbereich zu Hotspot-Bildung und erhöhter Vibration führt. Es ist gleichermaßen wertvoll für Verteiltransformatoren, wo eine konsequente Spaltkontrolle hörbare Geräusche reduziert, um strenge städtische Umweltstandards zu erfüllen.

Differenzierte Vorteile: Während sich viele konkurrierende Offline-Stapler ausschließlich auf die mechanische Vorausrichtung verlassen, verfügt der LXD-260-2 über eine Sichtschleife, die Schergratschwankungen und Blattkrümmungen aktiv korrigiert – zwei häufige Mängel, die durch manuelle Handhabung nicht ausgeglichen werden können. Dies führt zu einem quadratischeren Kern mit engeren Stufenüberlappungsverbindungen, wodurch der Erregerstrom direkt reduziert wird.

Integration der Unternehmensfähigkeiten: Die Vision-Algorithmen wurden vom Forschungs- und Entwicklungsteam von entwickelt Jiangsu Jingtianxia Electric Technology Co., Ltd. , und nutzt dabei seine umfangreiche Datenbank mit Laminierungsfehlern, die bei Feldinstallationen in Asien und Europa gesammelt wurden.

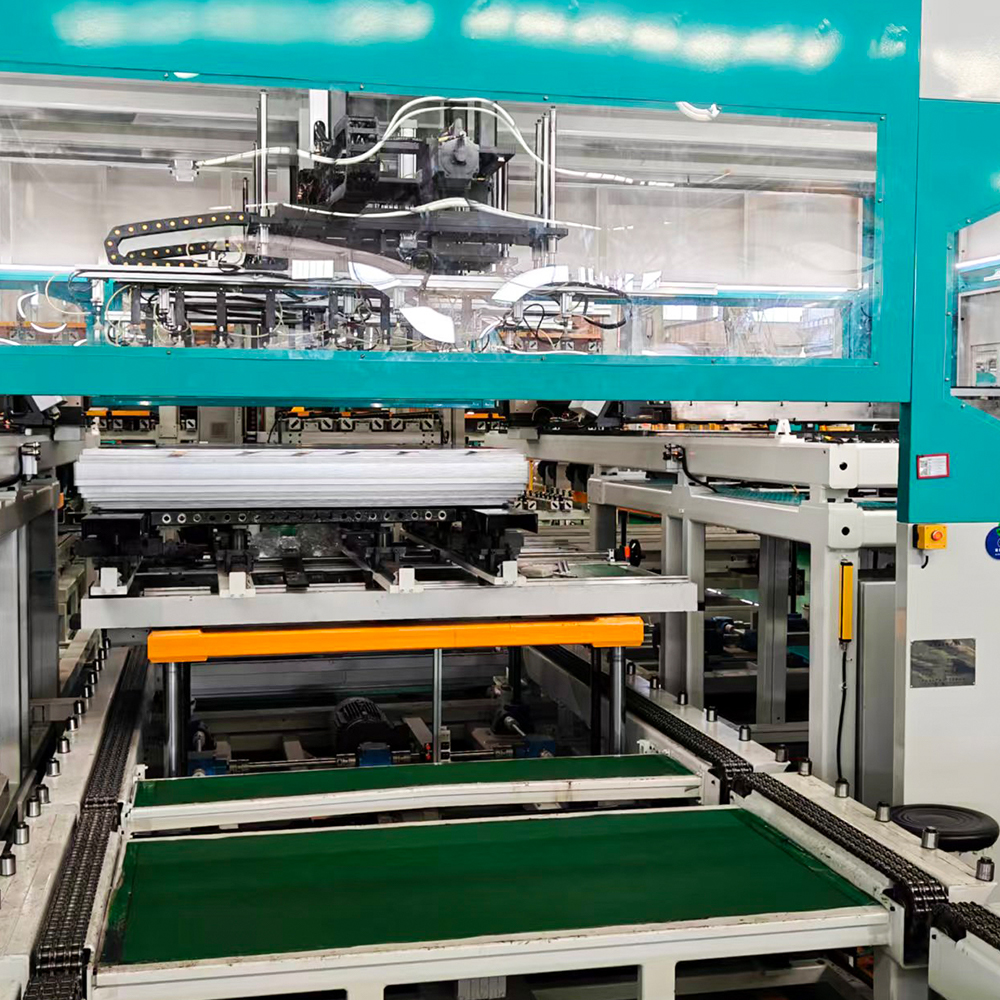

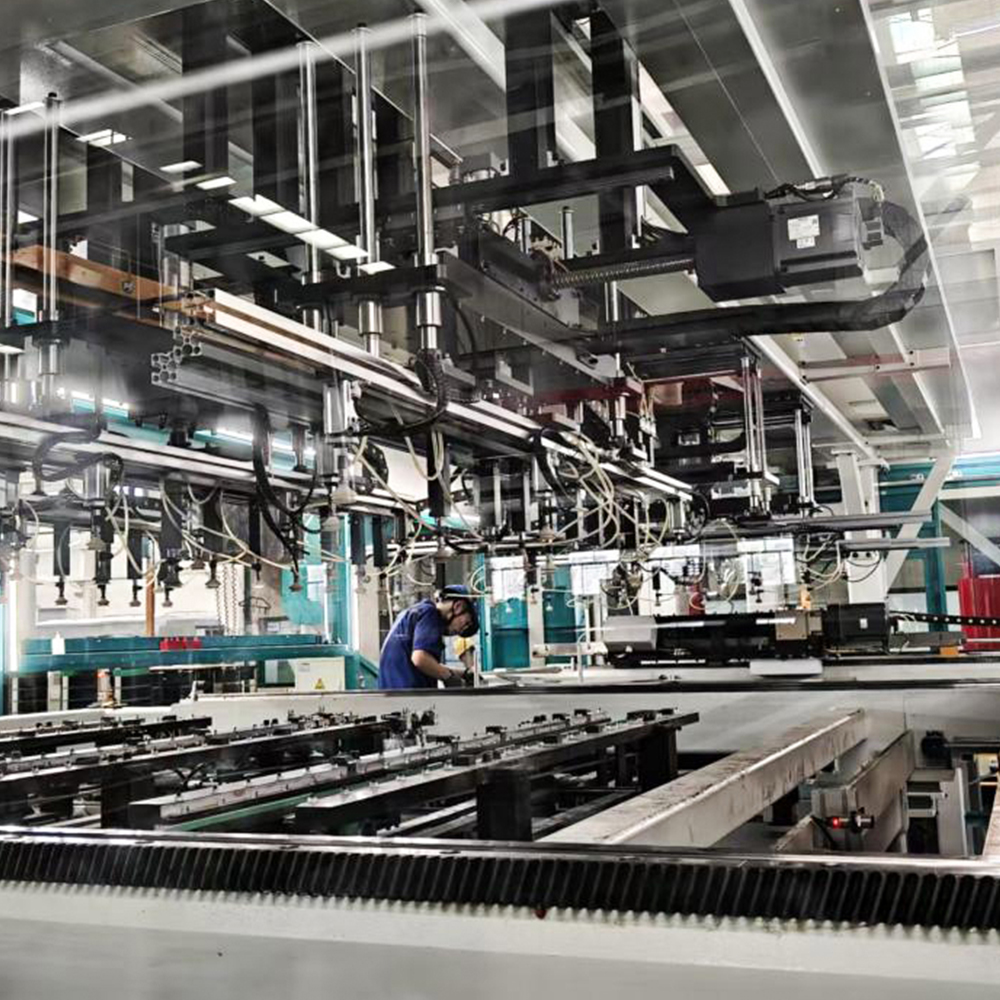

3. Beweglicher Stapelmechanismus mit Vakuum-Endeffektor

Definition und Positionierung: Dies ist das letzte und sichtbarste Modul des LXD-260-2 Offline-Transformatorkern-Stapellinie . Es besteht aus einem beweglichen Schlitten im Portalstil, der mit einem Mehrzonen-Vakuumsaugkopf ausgestattet ist, der das ausgerichtete Blech von der Positionierungsstation aufnimmt und es auf dem wachsenden Kernstapel platziert, wobei er der durch die Kernzeichnung definierten Lagenfolge folgt (z. B. abwechselnde Joch- und Beinmuster für dreiphasige Kerne).

Kernfunktionsmerkmale: Der Stapelkopf verfügt über unabhängige Vakuumzonen, die selektiv aktiviert werden können, um unterschiedliche Laminierungsgeometrien – Mittelbeine, Außenbeine und Joche – ohne Werkzeugwechsel zu verarbeiten. Ein Laser-Abstandssensor misst kontinuierlich die aktuelle Stapelhöhe und passt die Z-Achsen-Annäherung an, um einen konstanten Abstand zwischen dem Saugnapf und dem oberen Blatt aufrechtzuerhalten und so Stöße durch Stöße zu verhindern. Ein integriertes Kraftsensorsystem stellt sicher, dass der Platzierungsdruck innerhalb von 5–10 N pro Blech bleibt und vermeidet so Restspannungen, die die magnetische Domänenstruktur des Kerns beeinträchtigen würden.

Typische Anwendungsszenarien: Dieses Modul ist ideal für die Herstellung gestapelter Transformatorkerne mit einer Länge von bis zu 6 m und einer Breite von 3 m und deckt sowohl Öltransformatoren als auch Trockentransformatoren ab. Es wird auch für Reaktorkerne verwendet, bei denen variable Luftspalte erforderlich sind – das System kann automatisch nichtmagnetische Abstandshalter zwischen bestimmten Schichten einfügen.

Differenzierte Vorteile: Im Gegensatz zu Staplern auf Roboterarmbasis, die häufig mit schweren Jochblechen zu kämpfen haben, verwendet der LXD-260-2 ein starres Portal mit zwei Linearmotoren, was für höhere Steifigkeit und schnellere Beschleunigung sorgt. Dies führt zu kürzeren Zykluszeiten für große Bleche (≈ 4 Sekunden pro Schicht) bei gleichzeitiger Beibehaltung der Wiederholgenauigkeit der Platzierung im Submillimeterbereich. Darüber hinaus ermöglicht der Offline-Charakter des Systems, dass der Stapelkopf asynchron zur Schneidlinie arbeitet, wodurch die Produktionsgeschwindigkeit entkoppelt und die Pufferverwaltung ermöglicht wird.

Integration der Unternehmensfähigkeiten: Jiangsu Jingtianxia Electric Technology Co., Ltd. versorgt dieses Modul mit vorausschauenden Wartungsfunktionen – das System protokolliert Motorstrom, Vakuumdruck und Platzierungskraftdaten, die analysiert werden, um den Verschleiß von Saugnäpfen und Führungsschienenlagern vorherzusagen und so ungeplante Ausfallzeiten zu minimieren.

1. Schritt-für-Schritt-Stapelfolge: Rezept-Download → Säulenzuführung → Einzelblattaufnahme → Kantenpositionierung → Sichtprüfung → Vakuumtransfer → Sanfte Landung auf der Z-Achse → Drucküberprüfung → nächste Schicht.
2. Adaptive Layer-Steuerung: Das System gleicht Schwankungen der Blechdicke automatisch aus, indem es die Stapelhöhe alle 50 Lagen neu berechnet.

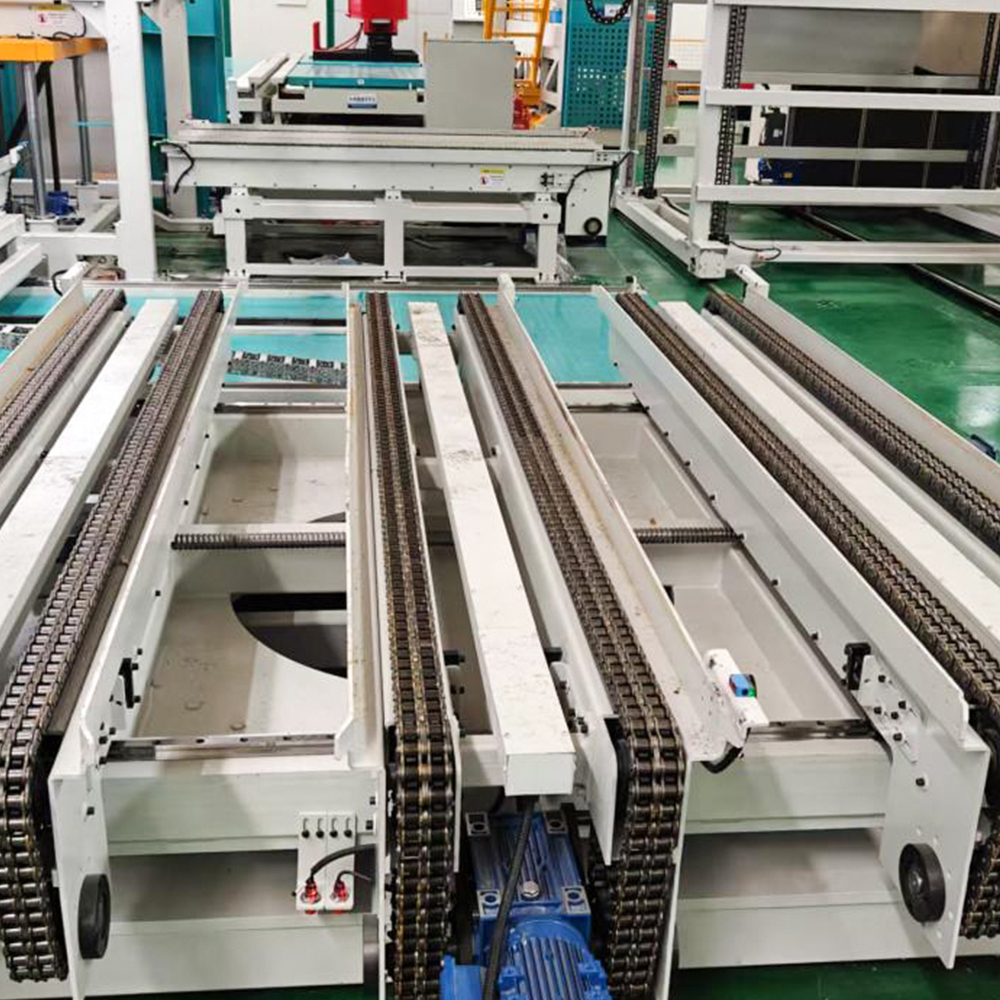

3. Signalisierung des Stapelendes: Sobald der Kern die Zielanzahl an Lagen erreicht, löst das System ein Förderband aus, um den fertigen Stapel zur Banderolierstation zu transportieren.

4. Integriertes Kontroll- und Datenmanagementsystem

Während die drei mechanischen Module die physische Stapelung durchführen, ist die Intelligenz der LXD-260-2 Offline-Transformatorkern-Stapellinie liegt in der Siemens-basierten SPS und proprietären HMI-Software. Diese Kontrollebene verwaltet die Rezepturspeicherung (bis zu 1.000 Kerndesigns), verfolgt die Herkunft jedes Blattes von der Scherlinie aus und erstellt ein detailliertes Produktionsprotokoll zur Qualitätsrückverfolgbarkeit. Es ist außerdem mit dem ERP-System des Kunden für die Produktionsplanung und Bestandsverwaltung verbunden.

Diese digitale Integration ist ein wesentliches Unterscheidungsmerkmal: Das System kann die Schichten automatisch neu anordnen, wenn ein fehlerhafter Bogen aussortiert wird, und stellt so sicher, dass der endgültige Kern immer die erforderliche Laminierungsanzahl und das Stufenüberlappungsmuster erfüllt. Die Ferndiagnose wird über ein sicheres Gateway ermöglicht Jiangsu Jingtianxia Electric Technology Co., Ltd. Support-Techniker helfen bei der Fehlerbehebung ohne Besuche vor Ort – eine Funktion, die von ausländischen Kunden sehr geschätzt wird.
