Wozu dient ein Transformatorkern?

Das Herzstück jedes elektrischen Energiesystems ist eine scheinbar einfache, aber äußerst wichtige Komponente: der Magnetkreis, der den elektromagnetischen Fluss kanalisiert und begrenzt. Wenn Ingenieure und Beschaffungsspezialisten fragen „Was ist der Zweck eines Transformatorkerns?“ , die Antwort geht weit über die grundlegende Physik hinaus. Die Transformatorkerne dienen als zentrales Nervensystem der Spannungsumwandlung und ermöglichen eine effiziente Energieübertragung von der Primär- zur Sekundärwicklung bei gleichzeitiger Minimierung parasitärer Verluste. Ohne einen gut konzipierten magnetischen Pfad würden moderne Wechselstromnetze unter unerschwinglichen Ineffizienzen, übermäßiger Erwärmung und instabiler Spannungsregelung leiden. Dieser Artikel bietet eine umfassende, anwendungsorientierte Untersuchung Transformatorkerne , ihre Materialklassifizierungen, Strukturvarianten und die entscheidende Rolle, die sie in der modernen Energieinfrastruktur spielen – von Umspannwerken im Versorgungsmaßstab bis hin zu intelligenten Fabrikhallen.

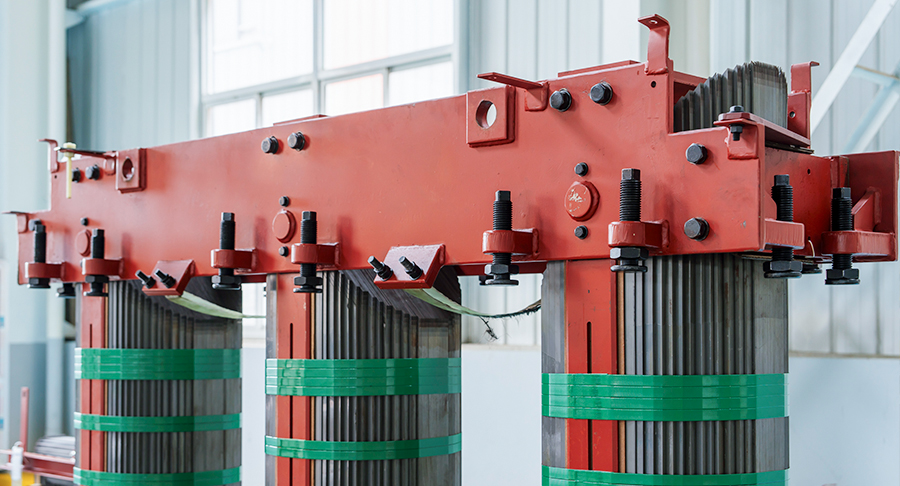

1. Kerntransformatorkerne: Das konventionelle Arbeitstier

Die Core-Type-Konfiguration stellt die am weitesten verbreitete Architektur in Anwendungen mittlerer und großer Leistung dar. Bei dieser Konstruktion besteht der Magnetkreis aus zwei vertikalen Schenkeln (Beinen), die durch obere und untere Joche verbunden sind, wobei die Primär- und Sekundärwicklungen um jeden Schenkel gewickelt sind. Der grundlegende Zweck davon Transformatorkerne besteht darin, einen Pfad mit geringer Reluktanz für den magnetischen Fluss bereitzustellen und sicherzustellen, dass der überwiegende Teil der von der Primärwicklung erzeugten magnetomotorischen Kraft mit der Sekundärwicklung verbunden ist. Transformatorkerne vom Kerntyp werden in der Regel aus kornorientierten Siliziumstahllaminierungen (CRGO) hergestellt, die eine außergewöhnliche magnetische Permeabilität entlang der Walzrichtung aufweisen und so den Erregerstrom und Leerlaufverluste direkt reduzieren.

Aus technischer Sicht bieten Kernausführungen deutliche Vorteile hinsichtlich der Zugänglichkeit der Wicklungen und der Kühleffizienz. Da die Wicklungen auf zwei separate Schenkel verteilt sind, erfolgt die Wärmeableitung gleichmäßiger, was höhere Leistungsdichten ermöglicht, ohne die thermischen Grenzen zu überschreiten. Zu den typischen Anwendungen gehören Aufwärtstransformatoren in Kraftwerken für erneuerbare Energien, industrielle Verteilungstransformatoren mit Nennleistungen von 500 kVA bis 50 MVA und Traktionstransformatoren für Eisenbahnsysteme. Im Vergleich zu Shell-Alternativen, Core-Type Transformatorkerne weisen aufgrund der symmetrischen Flussverteilung eine hervorragende Kurzschlussfestigkeit auf, wodurch die mechanische Belastung der Wicklungen im Fehlerfall minimiert wird.

Unser umfassendes Sortiment an Transformatorkerne deckt sowohl Standard- als auch kundenspezifische Kerngeometrien mit Laminierungsdicken von 0,23 mm bis 0,35 mm ab, um Verlustleistung und Herstellbarkeit in Einklang zu bringen. Jiangsu Jingtianxia Electric Technology Co., Ltd. hat seine Kernfertigungslinie verfeinert, um Stapelfaktoren von über 97 % zu erreichen und sicherzustellen, dass der effektive magnetische Querschnitt den theoretischen Designwerten nahezu entspricht. Mit mehr als 46 professionellen technischen Talenten setzt das Unternehmen fortschrittliche Laser-Scribing-Techniken ein, um Verluste bei der Domänenverfeinerung zu reduzieren und Kerne zu liefern, die konsequent die IEC- und IEEE-Standards erfüllen oder übertreffen.

Wichtige Spezifikationen für Core-Type-Designs

• Typischer Leistungsbereich: 500 kVA – 50 MVA
• Flussdichte: 1,5 – 1,7 T (CRGO-Material)
• Reduzierung der Leerlaufverluste: 15–20 % geringer als bei herkömmlichen warmgewalzten Kernen
• Kühlmethode: Natürliches Öl/Luft oder erzwungene Ölzirkulation
• Bevorzugt für: Verteilungsnetze, Offshore-Windparks, Schwerindustrie

2. Schalenförmige Transformatorkerne: Maximierung der Flusseindämmung

Im Gegensatz zum Kern-Typ-Layout, Shell-Typ Transformatorkerne Umgeben Sie die Wicklungen von allen Seiten mit magnetischem Material und „schließen“ Sie so effektiv die Spulen innerhalb des Eisenkreises ein. Diese Konfiguration verfügt über ein zentrales Glied, das den Hauptfluss leitet, mit zwei Rückleitungen (äußere Gliedmaßen), die für einen außergewöhnlich geringen magnetischen Widerstand sorgen. Der Hauptzweck bleibt identisch – die Führung und Konzentration des magnetischen Flusses –, aber die schalenartige Geometrie erreicht eine deutlich geringere Streureaktanz und eine bessere Spannungsregulierung bei hoher Belastung. Diese Transformatorkerne werden besonders in Hochstrom- und Niederspannungsanwendungen wie Ofentransformatoren, Gleichrichtertransformatoren für Elektrolyseanlagen und großen USV-Systemen geschätzt.

Die strukturelle Integrität von Schalenkonstruktionen ermöglicht eine höhere mechanische Festigkeit und eignet sich daher für Installationen mit extremen Kurzschlusskräften. Da sich der Fluss außerdem symmetrisch zwischen den beiden äußeren Schenkeln aufteilt, wird das magnetische Nettoungleichgewicht minimiert, wodurch hörbare Geräusche und Streuverluste in benachbarten Metallstrukturen reduziert werden. Allerdings geht diese Leistung mit einem höheren Materialverbrauch und einem komplexeren Laminierungsstapel einher, was die gesamten Herstellungskosten erhöht. Für geschäftskritische Anwendungen, bei denen Zuverlässigkeit und Spannungsstabilität im Vordergrund stehen, Gehäusetyp Transformatorkerne bleiben trotz der höheren Vorabinvestition die bevorzugte Wahl.

Jiangsu Jingtianxia Electric Technology Co., Ltd. begegnet diesen Fertigungsherausforderungen durch seine proprietären automatisierten Stapelanlagen und Präzisionsschneidsysteme. Bei der schalenförmigen Kernproduktion des Unternehmens werden Stufenverbindungen und Gehrungsecken verwendet, um die Verbindungsunlust zu verringern. Dadurch werden Kernverluste erzielt, die 8–12 % geringer sind als bei herkömmlichen Stumpfüberlappungskonstruktionen. Durch die Integration intelligenter Werkstattlagersysteme mit Echtzeit-Qualitätsüberwachung stellt Jiangsu Jingtianxia sicher, dass jeder Schalenkern das Werk mit gleichbleibender Durchlässigkeit und mechanischer Toleranz verlässt, und unterstützt globale Kunden in Branchen, die von der Aluminiumschmelze bis zur Notstromversorgung von Rechenzentren reichen.

Besonderheiten von Schalenkernen

1. Überlegene Kurzschlussfestigkeit durch vollständig geschlossene Wicklungsunterstützung
2. Geringere Streureaktanz (typischerweise 5–8 % im Vergleich zu 10–15 % beim Kerntyp)
3. Reduzierte Streumagnetfelder ermöglichen einen engeren Abstand zwischen den Phasen
4. Höhere Materialkosten, aber längere Lebensdauer in rauen Betriebsumgebungen
5. Häufig spezifiziert für elektrochemische Prozesse und schwere Traktionsantriebe

3. Transformatorkerne aus amorphem Metall: Die Effizienzgrenze der nächsten Generation

Amorphe Metalllegierungen, oft auch als metallische Gläser bezeichnet, stellen einen Paradigmenwechsel in der magnetischen Werkstofftechnik dar. Im Gegensatz zu herkömmlichen kristallinen Siliziumstählen sind diese Transformatorkerne werden durch schnelles Erstarren (Abschrecken) aus dem geschmolzenen Zustand hergestellt, was zu einer nichtkristallinen Atomstruktur führt, die eine extrem niedrige Koerzitivfeldstärke und praktisch keine Magnetostriktion aufweist. Der Hauptzweck der Verwendung von amorphem Metall für Transformatorkerne besteht darin, die Leerlaufverluste drastisch zu reduzieren – typischerweise um 60–70 % im Vergleich zu Premium-CRGO-Stählen – und gleichzeitig vergleichbare Flussdichteniveaus (ca. 1,35–1,45 T) beizubehalten. Dies macht amorphe Kerne äußerst attraktiv für Verteiltransformatoren, die über längere Zeiträume unter Schwachlastbedingungen betrieben werden, beispielsweise in Wohnnetzen und ländlichen Elektrifizierungsprojekten.

Aus fertigungstechnischer Sicht stellt amorphes Metall besondere Herausforderungen dar: Das Material ist extrem dünn (ca. 0,025 mm) und notorisch spröde und erfordert spezielle Schneid- und Stapelgeräte, um Mikrobrüche zu vermeiden, die die magnetische Leistung beeinträchtigen. Darüber hinaus ist die Sättigungsflussdichte niedriger als bei CRGO, was größere Kernquerschnitte bei gleicher Nennleistung erforderlich macht. Trotz dieser Nachteile überwiegen die Einsparungen bei den Lebenszykluskosten durch geringere Energieverluste oft die anfängliche Prämie, insbesondere in Regionen mit hohen Stromtarifen oder strengen Vorgaben zur CO2-Reduktion. Fortgeschritten Transformatorkerne aus amorphen Legierungen werden zunehmend für umweltfreundliche Bauprojekte, Ladestationen für Elektrofahrzeuge und intelligente Mikronetze eingesetzt, bei denen jede Wattstunde zählt.

Jiangsu Jingtianxia Electric Technology Co., Ltd. hat spezielle Verarbeitungslinien für amorphe Metallkerne entwickelt, die spannungsarme Scher- und Glühprotokolle umfassen, die die einzigartigen magnetischen Eigenschaften des Materials bewahren. Das technische Team des Unternehmens, bestehend aus über 46 F&E-Spezialisten, arbeitet mit Materialwissenschaftlern zusammen, um die Kerngeometrie für minimale Verbindungsverluste zu optimieren und in Prototypeneinheiten Volllastwirkungsgrade von über 99,2 % zu erreichen. Durch die Kombination amorpher Kerntechnologie mit intelligenten Querschneidemaschinen und automatisierter Logistik bietet Jiangsu Jingtianxia eine schlüsselfertige Lösung, die hocheffizientes Design mit Produktion im industriellen Maßstab verbindet und Kunden bedient, die sowohl Umweltverantwortung als auch betriebliche Exzellenz fordern.

Anwendungsvorteile amorpher Kerne

• Reduzierung der Leerlaufverluste: bis zu 70 % im Vergleich zu herkömmlichem CRGO
• Ideal für zyklische Belastungsprofile (z. B. Nachtbereitschaft, intermittierender Betrieb)
• Niedrigere Betriebstemperatur durch geringere Wärmeentwicklung
• Längere Lebensdauer des Transformators (reduzierte thermische Alterung der Isolierung)
• Wird von Versorgungsunternehmen bevorzugt, die Netto-Null-CO2-Ziele verfolgen

Vergleichende Leistungsmatrix

4. Stufenüberlappungs- und Gehrungsverbindungskerne: Präzisionstechnik zur Verlustminimierung

Über die makroskopische Klassifizierung von Kernformen und -materialien hinaus spielt die innere Gelenkgeometrie eine entscheidende Rolle bei der Bestimmung der Gesamtleistung des Kerns. Stufenüberlappungsverbindungen, auch als versetzte oder verschachtelte Verbindungen bekannt, ordnen aufeinanderfolgende Laminierungsschichten mit versetzten Überlappungen an und verteilen so die Luftspaltwiderstände effektiv auf mehrere Schnittstellen. Diese Technik reduziert die lokale Flusssättigung, die an herkömmlichen Stoßverbindungen auftritt, und senkt so sowohl die Leerlaufverluste als auch den Magnetisierungsstrom. Gehrungsverbindungen hingegen verwenden Präzisionswinkelschnitte (typischerweise 45 Grad) an den Eckpunkten von Joch und Schenkeln, wodurch die Walzrichtung des kornorientierten Stahls mit dem Flusspfad ausgerichtet wird, um den Widerstand bei jeder Biegung zu minimieren. Fortgeschritten Transformatorkerne Integrieren Sie sowohl Stufenüberlappungs- als auch Gehrungsfunktionen, um Verlustreduzierungen von 10–15 % im Vergleich zu einfachen Stoßüberlappungsbaugruppen zu erzielen.

Die für diese Verbindungsarten erforderliche Fertigungspräzision erfordert hochwertige Querschneidemaschinen mit CNC-gesteuerter Messerpositionierung und Echtzeit-Dickenmessung. Jiangsu Jingtianxia Electric Technology Co., Ltd. hat stark in automatisierte Kernstapelgeräte investiert, die die Ausrichtung im Mikrometerbereich über Hunderte von Laminierungsschichten hinweg aufrechterhalten und so eine konsistente Luftspaltverteilung und wiederholbare elektromagnetische Leistung gewährleisten. Die Step-Lap-Kerne des Unternehmens werden häufig in hocheffizienten Verteilungstransformatoren eingesetzt, die an europäische und nordamerikanische Versorgungsunternehmen geliefert werden, wo strenge Ökodesign-Vorschriften maximale Verlustgrenzen vorschreiben. Durch die Kombination von Eckenschneiden auf Gehrung und automatisierter Stapelung erreicht Jiangsu Jingtianxia einen Stapelfaktor von 97,5 % für CRGO-Kerne, was sich in spürbaren Energieeinsparungen über die 30-jährige Lebensdauer des Transformators niederschlägt.

Darüber hinaus verfolgt das intelligente Werkstatt-Lagersystem des Unternehmens jede Laminierungscharge über die gesamte Produktionskette – vom Schlitzen und Schneiden bis zum Glühen und der Endkontrolle – und gewährleistet so eine vollständige Rückverfolgbarkeit und die Einhaltung kundenspezifischer Qualitätspläne. Diese vertikale Integration, unterstützt durch automatisierte Logistikproduktionslinien, ermöglicht es Jiangsu Jingtianxia, ​​schnelles Prototyping und kurze Vorlaufzeiten für kundenspezifische Kerngeometrien anzubieten, ein entscheidender Vorteil für Projekte mit engen Bauzeitplänen.

Häufig gestellte Fragen

F1: Was ist der Hauptunterschied zwischen Transformatorkernen vom Kerntyp und vom Manteltyp?

Der Hauptunterschied liegt in der Wicklung-zu-Kern-Anordnung. Im Kerntyp Transformatorkerne Dabei umschließen die Wicklungen die Magnetschenkel, während bei Schalenbauformen der Magnetkreis die Wicklungen mehrseitig umschließt. Der Kerntyp bietet eine bessere Kühlung und geringere Kosten, während der Manteltyp eine geringere Streureaktanz und eine überlegene Kurzschlussfestigkeit für Hochstromanwendungen bietet.

F2: Wie reduzieren Transformatorkerne aus amorphem Metall die Energieverluste im Vergleich zu herkömmlichen CRGO-Kernen?

Amorphen Legierungen fehlt eine kristalline Kornstruktur, wodurch die magnetische Anisotropie praktisch eliminiert und Hystereseverluste um 60–70 % reduziert werden. Darüber hinaus minimiert ihr höherer elektrischer Widerstand (ungefähr dreimal so hoch wie der von CRGO) Wirbelstromverluste, was sie zur energieeffizientesten Option für Verteiltransformatoren mit niedrigen Lastfaktoren macht.

F3: Welche Rolle spielt Jiangsu Jingtianxia Electric Technology Co., Ltd. in der Lieferkette für Transformatorkerne?

Jiangsu Jingtianxia ist ein vertikal integrierter Hersteller, der Präzision entwirft, produziert und liefert Transformatorkerne in allen wichtigen Kategorien. Das Unternehmen vereint über 46 technische Experten mit automatisierten Stapel-, Schneid- und Lagersystemen, um Lösungen aus einer Hand anzubieten – von CRGO-Step-Lap-Kernen bis hin zu amorphen Metallbaugruppen – unterstützt durch strenge Qualitätskontrolle und globale Logistikunterstützung.

F4: Warum ist das Verbindungsdesign (Stufenüberlappung oder Gehrung) für die Leistung des Transformatorkerns entscheidend?

Die Gelenkgeometrie wirkt sich direkt auf den magnetischen Widerstand an den Grenzflächen zwischen Joch und Schenkel aus. Stufenüberlappungs- und Gehrungsverbindungen reduzieren die lokale Sättigung und Flusssäume, was die Leerlaufverluste und den Magnetisierungsstrom um 10–15 % senkt. Für hocheffiziente Transformatoren sind diese Präzisionsverbindungskonstruktionen unerlässlich, um strenge Energievorschriften einzuhalten und langfristige Kosteneinsparungen zu erzielen.
