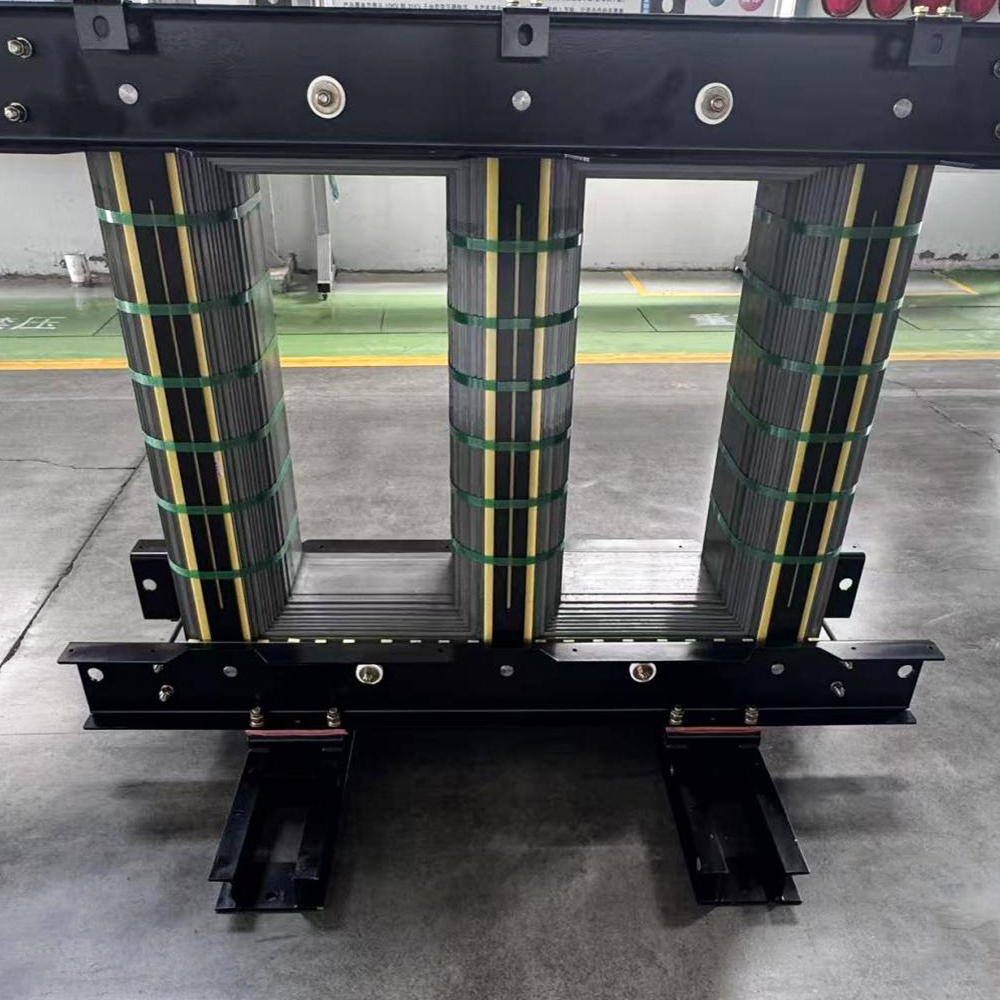

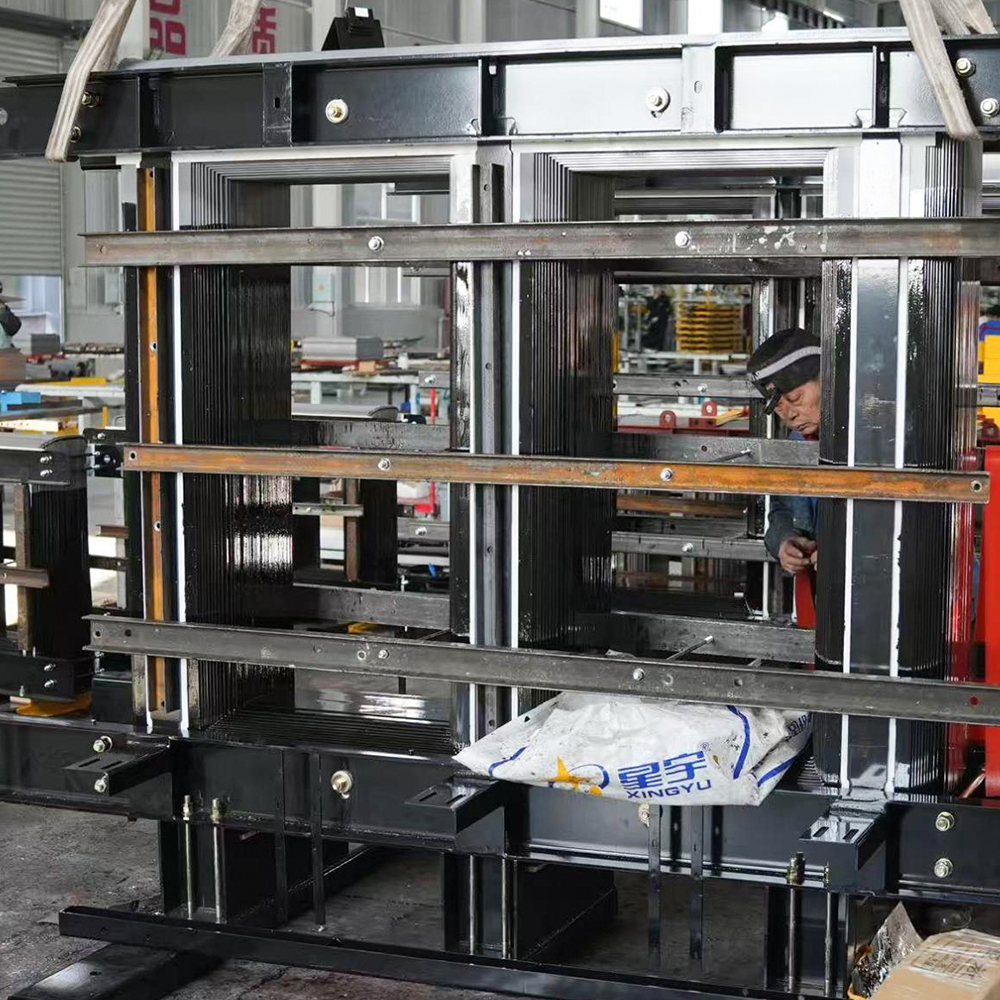

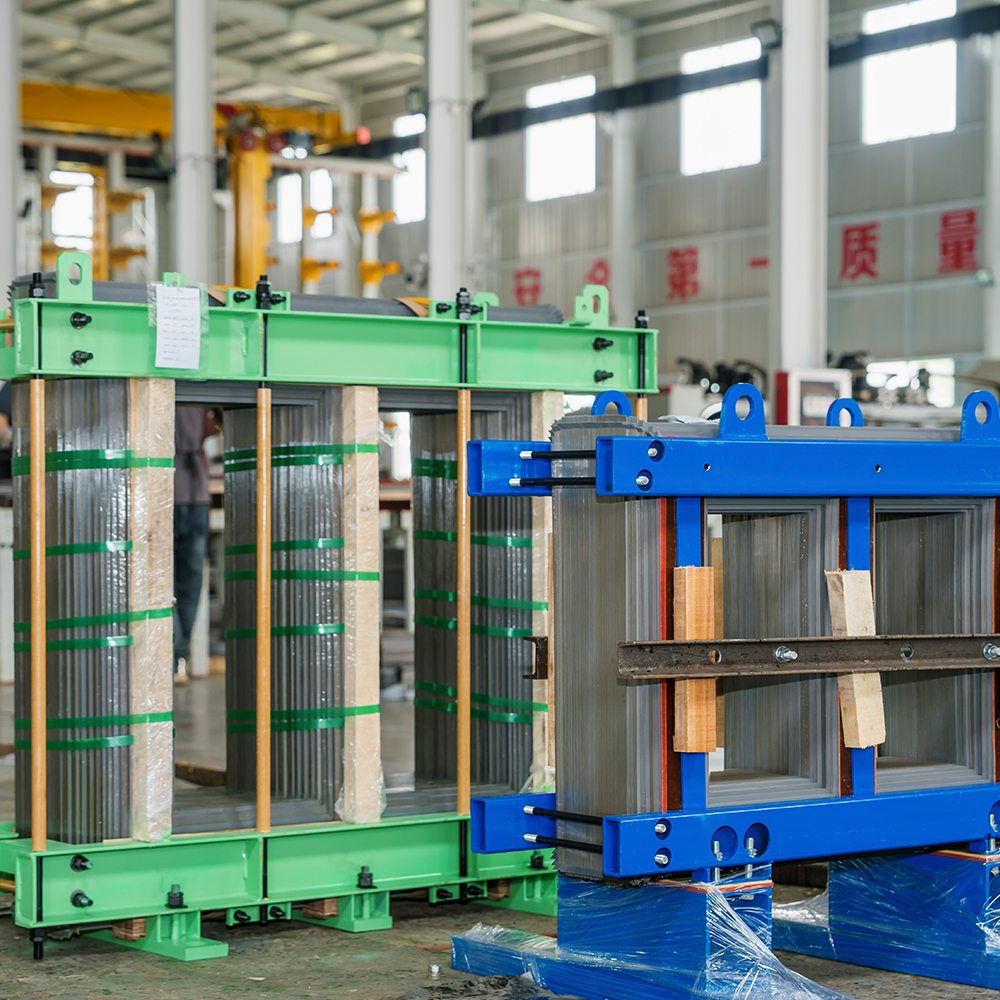

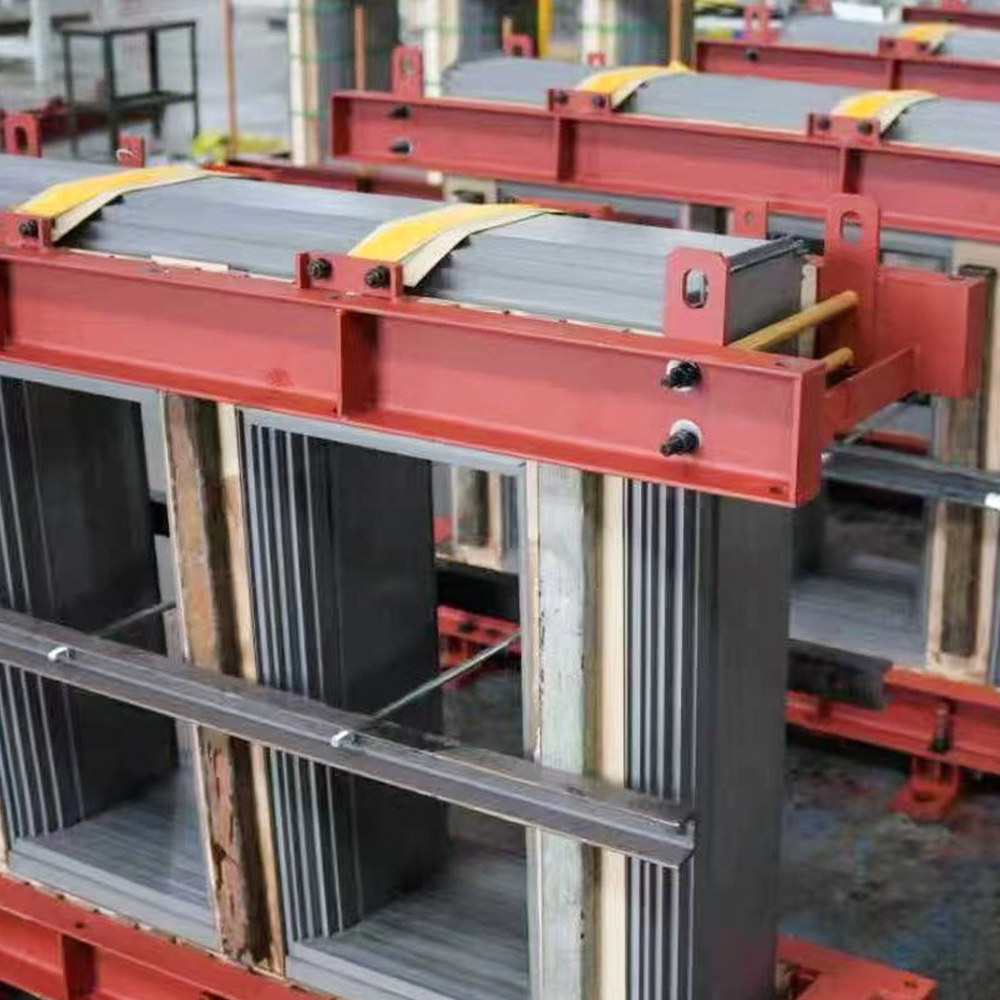

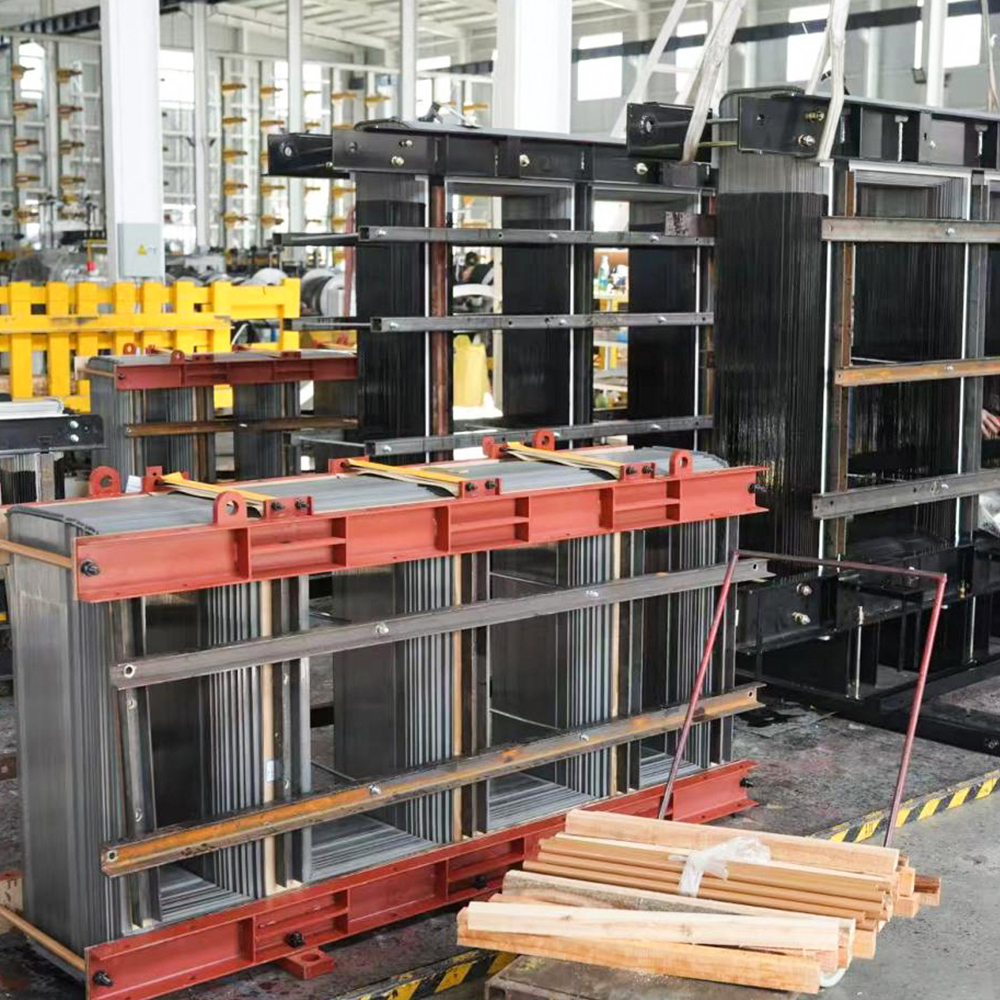

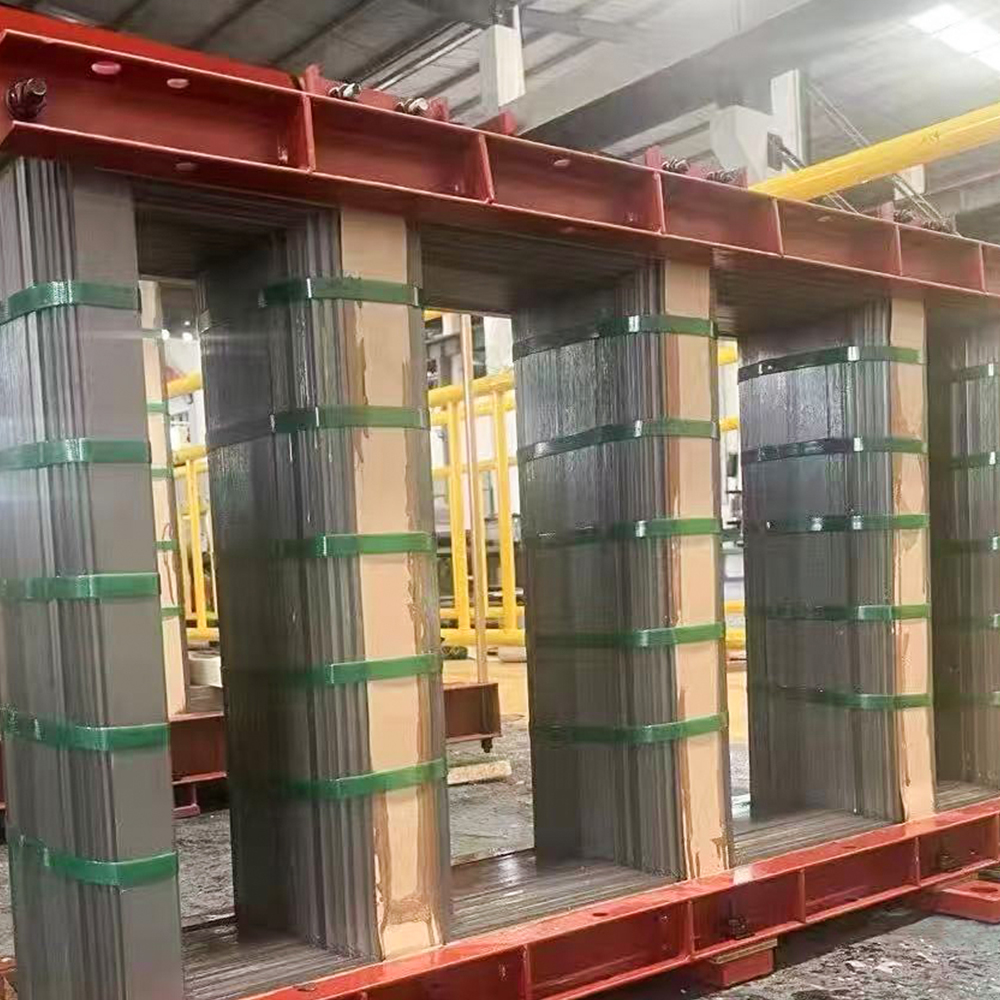

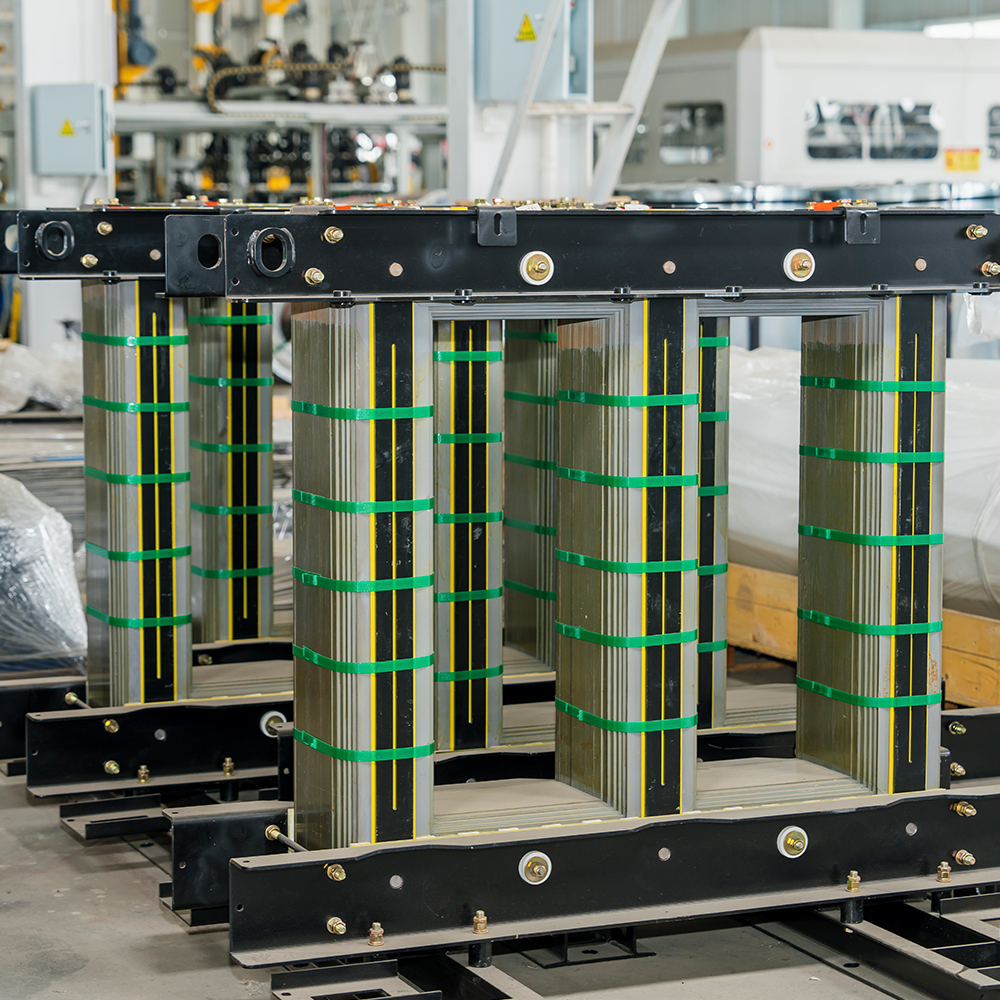

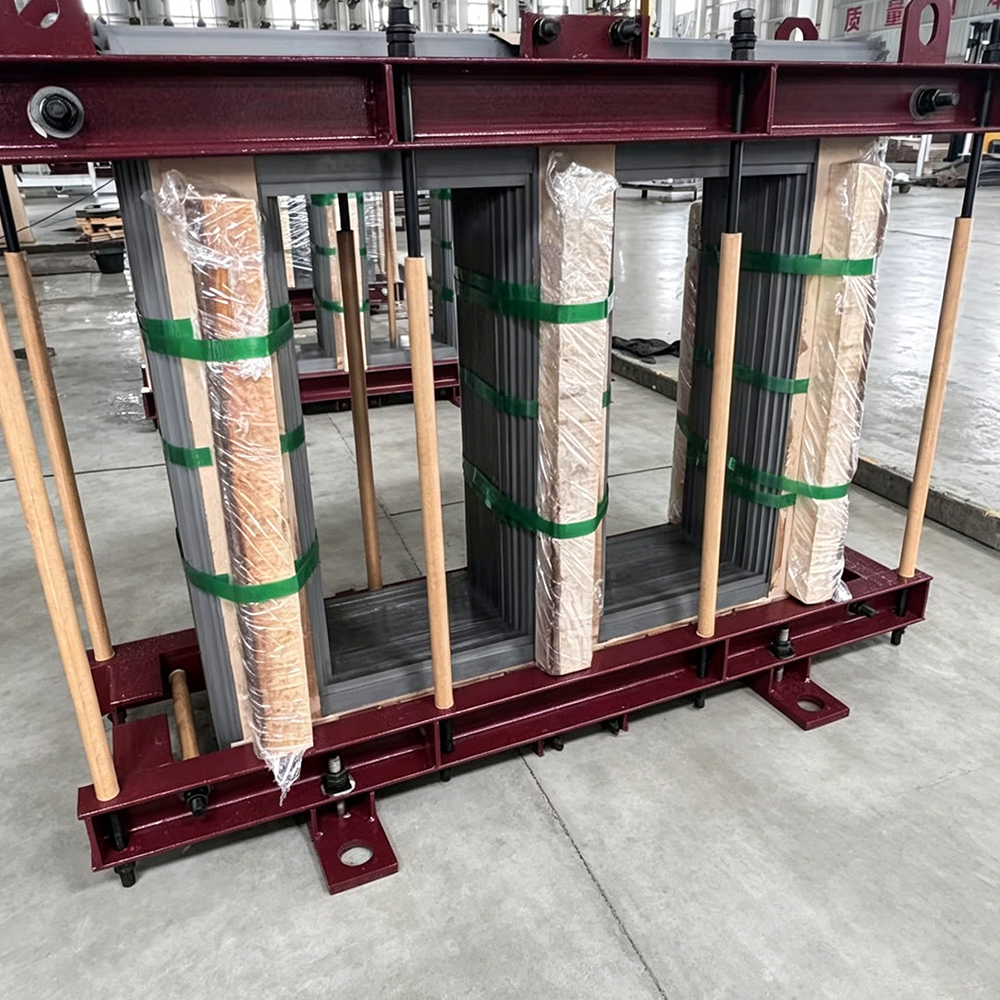

In Öl getauchter Transformatorkern

Was ist der Kernverlust in einem Öltransformator?

Im Bereich der Energieübertragung und -verteilung ist die in Öl getauchter Transformatorkern dient als magnetisches Herz des gesamten Apparats. Seine Hauptfunktion besteht darin, einen Pfad mit geringer Reluktanz für den magnetischen Fluss bereitzustellen und so eine effiziente Umwundlung elektromagnetischer Energie zwischen der Primär- und Sekundärwicklung zu ermöglichen. Allerdings ist kein magnetisches Material perfekt. Im Normalbetrieb wird ein Teil der elektrischen Energie zwangsläufig als Wärme im Kern selbst abgegeben – ein Phänomen, das zusammenfassend als Kernverlust bezeichnet wird. Kernverlust zu verstehen ist nicht nur eine akademische Übung; Es handelt sich um eine entscheidende wirtschaftliche und betriebliche Überlegung, die sich direkt auf die Effizienz des Transformators, die Betriebstemperatur und die gesamten Lebenszykluskosten auswirkt. Sowohl für Versorgungsunternehmen als auch für Industrieanwender führt die Minimierung des Kernverlusts zu erheblichen langfristigen Einsparungen und einer verbesserten Netzzuverlässigkeit. Dieser Artikel befasst sich mit den Ursprüngen, Komponenten und Minderungsstrategien für Kernverluste und zeigt gleichzeitig, wie fortschrittliche Fertigung und hochwertige Materialien – am Beispiel von Jiangsu Jingtianxia Electric Technology Co., Ltd. – die Leistungsmaßstäbe für moderne Transformatorkerne neu definieren.

1. Die physikalischen Ursachen des Kernverlusts in Öltransformatoren

Um vollständig zu verstehen, was Kernverlust bedeutet, muss man zunächst das elektromagnetische Verhalten des Kerns untersuchen in Öl getauchter Transformatorkern unter Wechselstrom (AC)-Erregung. Der Kernverlust wird grob in zwei Hauptkomponenten eingeteilt: Hystereseverlust and Wirbelstromverlust . Der Hystereseverlust entsteht durch die kontinuierliche Magnetisierung und Entmagnetisierung des Kernmaterials während der Wechselstromzyklen. Jeder Zyklus erfordert Energie, um die Bewegung der magnetischen Domänenwand zu überwinden, und diese Energie wird als Wärme freigesetzt. Die Größe des Hystereseverlusts hängt von der Koerzitivfeldstärke des Kernmaterials und der Betriebsflussdichte ab. Wirbelstromverluste hingegen werden durch zirkulierende Ströme induziert, die aufgrund des zeitlich veränderlichen Magnetfelds im Kernmaterial selbst fließen. Diese Ströme erzeugen Widerstandserwärmung (I²R-Verluste) und werden maßgeblich vom elektrischen Widerstand und der Laminierungsdicke des Kerns beeinflusst. In hochwertiger Qualität in Öl getauchter Transformatorkern Bei ihren Designs verwenden die Hersteller dünne, kornorientierte Siliziumstahllamellen, um Wirbelstrompfade effektiv zu reduzieren und so diese Verlustkomponente zu begrenzen.

Es ist wichtig zu beachten, dass Kernverlust ein kontinuierlicher, irreversibler Prozess ist. Selbst wenn sich der Transformator im Leerlauf befindet, zieht der Kern immer noch Erregerstrom und leitet Leistung ab – deshalb wird der Kernverlust oft als Leerlaufverlust bezeichnet. Bei einem typischen Verteiltransformator kann der Kernverlust während seiner Lebensdauer 15 bis 30 % der Gesamtverluste ausmachen, was ihn zu einem Hauptziel für Effizienzsteigerungsprogramme macht. Die strategische Auswahl der Kernmaterialien, wie z. B. hochwertiger kornorientierter Siliziumstahl mit Dicken von 0,23 mm, 0,27 mm und 0,30 mm, wirkt sich direkt auf Hysterese- und Wirbelstromkomponenten aus. Genau hier zeigen spezialisierte Hersteller ihren Wert, indem sie Materialwissenschaft mit Präzisionstechnik kombinieren, um extrem verlustarme Eigenschaften zu erreichen.

2. Klassifizierung des Kernverlusts nach Material und Designansatz

Um Kernverluste effektiv zu verwalten und zu reduzieren, hat die Branche verschiedene Unterklassifizierungen entwickelt in Öl getauchter Transformatorkern Technologien. Jede Klassifizierung bietet deutliche Vorteile in Bezug auf magnetische Leistung, Herstellbarkeit und Kosteneffizienz. Im Folgenden untersuchen wir drei wichtige Kategorien, die aktuelle technische Praktiken und Marktanforderungen widerspiegeln.

2.1 Konventionelle kornorientierte Siliziumstahlkerne

Diese Kategorie stellt den Industriestandard für die meisten Verteilungs- und Mittelleistungstransformatoren dar. Der Kern besteht aus kornorientierter Siliziumstahl Bleche, typischerweise mit einer Dicke von 0,27 mm oder 0,30 mm, die gestapelt und festgeklemmt werden, um einen geschlossenen Magnetkreis zu bilden. Das entscheidende Merkmal dieser Konstruktion ist die kontrollierte kristallografische Ausrichtung – der Stahl wird so verarbeitet, dass die Richtung der leichten Magnetisierung mit der Walzrichtung übereinstimmt, wodurch die Flussdichte maximiert und der Hystereseverlust minimiert wird. Herkömmliche Kerne sind aufgrund ihrer ausgewogenen Leistung, ausgereiften Produktionsprozesse und wettbewerbsfähigen Kostenstruktur weit verbreitet. Zu ihren typischen Anwendungen gehören Verteiltransformatoren für Versorgungsunternehmen, industrielle Abspanneinheiten und Sammelsysteme für erneuerbare Energien.

Der Hauptvorteil herkömmlicher Siliziumstahlkerne liegt in ihrer Vorhersehbarkeit und Zuverlässigkeit. Hersteller mit robusten technischen Fähigkeiten, wie Jiangsu Jingtianxia Electric Technology Co., Ltd., haben die präzisen Schlitz- und Scherprozesse perfektioniert, die zur Einhaltung enger Maßtoleranzen und konsistenter magnetischer Eigenschaften erforderlich sind. Durch den Einsatz hochpräziser Stapel- und Bindungstechniken kontrollieren diese Kerne effektiv die interne Spannung – ein Schlüsselfaktor zur Verhinderung lokaler Überhitzung und zur Gewährleistung einer stabilen Leerlaufstromleistung. Darüber hinaus kann der Leerlaufverlust dieser Kerne so gestaltet werden, dass eine negative Abweichung von den nationalen Standards erreicht wird, was den Endbenutzern eine spürbare Reduzierung der Betriebskosten über die Lebensdauer des Transformators bietet. Mit über 46 professionellen technischen Talenten verfügt Jiangsu Jingtianxia Electric Technology Co., Ltd. über umfassendes Fachwissen bei der Optimierung dieses Kerntyps für verschiedene Betriebsumgebungen.

2.2 Kerne mit hoher Permeabilität (Hi-B).

Hi-B-Kerne stellen einen evolutionären Fortschritt dar in Öl getauchter Transformatorkern Technologie. Für diese Kerne wird speziell verarbeiteter kornorientierter Stahl verwendet, der eine noch höhere magnetische Permeabilität als herkömmliche Sorten aufweist und oft Permeabilitätswerte von mehr als 1,88 T bei 800 A/m erreicht. Diese verbesserte Permeabilität ermöglicht eine Verringerung der Kernquerschnittsfläche bei gleicher Flusshandhabungskapazität, was zu einem kompakteren Transformatordesign führt. Das reduzierte Kernvolumen wiederum senkt sowohl die Materialkosten als auch den gesamten Kernverlust. Hi-B-Kerne werden besonders in hocheffizienten Transformatoren bevorzugt, die strenge regulatorische Standards einhalten müssen, wie z. B. DOE 2016 oder EU-Ökodesign-Tier-2-Anforderungen.

Eines der Hauptunterscheidungsmerkmale von Hi-B-Kernen ist ihre überlegene Leistung unter Bedingungen hoher Flussdichte. Während herkömmliche Kerne über 1,7 T schnell in die Sättigung geraten können, können Hi-B-Typen bis zu 1,9 T effizient arbeiten, was sie ideal für Transformatoren macht, die Spannungsschwankungen oder unterschiedlichen Lastprofilen ausgesetzt sind. Zu ihren typischen Anwendungen gehören große Leistungstransformatoren, Traktionstransformatoren für Schienensysteme und Hochspannungsübertragungseinheiten. Jiangsu Jingtianxia Electric Technology Co., Ltd. nutzt seine fortschrittlichen intelligenten Kernstapelgeräte und automatisierten Produktionslinien, um Hi-B-Kerne mit außergewöhnlicher Maßgenauigkeit und minimalen Verbindungsverlusten herzustellen. Das Engagement des Unternehmens für die Beschaffung hochwertiger Materialien – sowohl von inländischen als auch importierten Spitzenmarken – stellt sicher, dass jeder Hi-B-Kern eine stabile magnetische Leistung und eine hervorragende Stromsteuerung erreicht und dadurch den Leistungsfaktor des angeschlossenen Netzes verbessert.

2.3 Amorphe Legierungskerne

Amorphe Legierungskerne stellen eine radikale Abkehr von traditionellen kristallinen Siliziumstahlkonstruktionen dar. Anstelle einer regelmäßigen Atomgitterstruktur weisen amorphe Metalle eine ungeordnete, glasartige Anordnung auf, die den Hystereseverlust drastisch reduziert – typischerweise um 60 % bis 70 % im Vergleich zu herkömmlichem kornorientiertem Stahl. Das macht das in Öl getauchter Transformatorkern Hergestellt aus einer amorphen Legierung, eine äußerst energieeffiziente Lösung, insbesondere für Transformatoren, die unter leichten oder variablen Lastbedingungen betrieben werden. Die typische Dicke eines amorphen Bandes beträgt nur 0,025 mm bis 0,030 mm, was auch zu extrem geringen Wirbelstromverlusten beiträgt.

Allerdings stellen amorphe Kerne besondere Herausforderungen bei der Herstellung dar. Das Material ist von Natur aus spröde und erfordert spezielle Schlitz- und Scherverfahren, um spannungsbedingte Brüche zu vermeiden. Darüber hinaus muss die Kernbaugruppe mit äußerster Sorgfalt gehandhabt werden, um die magnetischen Eigenschaften beizubehalten und Leistungseinbußen zu verhindern. Trotz dieser Herausforderungen ist das Energieeinsparpotenzial unbestreitbar – amorphe Kerne können den Leerlaufverlust im Vergleich zu herkömmlichen Konstruktionen um bis zu 75 % reduzieren, was sie für ländliche Verteilungsnetze, Offshore-Windparks und Smart-Grid-Anwendungen äußerst attraktiv macht. Jiangsu Jingtianxia Electric Technology Co., Ltd. hat erheblich in Forschung und Entwicklung sowie in die Produktionsinfrastruktur investiert, um diese Herstellungshürden zu überwinden und seinen Kunden eine zuverlässige Quelle hochwertiger amorpher Kerne zu bieten, die durch intelligente Werkstattlagersysteme und automatisierte Logistik unterstützt werden. Die Fähigkeit des Unternehmens, seinen Kunden weltweit unterstützende Lösungen aus einer Hand anzubieten, zeigt sich besonders in dieser fortgeschrittenen Kategorie.

3. Vergleichende Analyse der Kerntechnologien

Um Ingenieuren und Beschaffungsspezialisten bei der Auswahl des am besten geeigneten Kerntyps für ihre spezifischen Anwendungen zu helfen, bietet die folgende Tabelle einen direkten Vergleich der wichtigsten Leistungsindikatoren in den drei oben diskutierten Kategorien. Alle Daten basieren auf typischen Werten für 50-Hz-Verteilungstransformatoren im Bereich von 100–1000 kVA.

4. Praktische Strategien zur Kernverlustreduzierung

Über die Materialauswahl hinaus gibt es mehrere technische Verfahren, die den Kernverlust in einem weiter minimieren können in Öl getauchter Transformatorkern . Diese Strategien werden von erfahrenen Herstellern wie Jiangsu Jingtianxia Electric Technology Co., Ltd. routinemäßig umgesetzt, um eine überlegene Produktleistung zu liefern. Zu den wichtigsten Maßnahmen gehören:

• Optimierte Stufen-Überlappungs-Verbindungskonstruktion – Reduzierung der gemeinsamen Reluktanz und magnetischer Flusssäume, wodurch lokale Verluste direkt gesenkt werden.
• Präzises Stapeln und Binden – Gewährleistung einer gleichmäßigen Druckverteilung über den Kernstapel, um interne Spannungen und vibrationsbedingte Verlusterhöhungen zu verringern.
• Strenge Kontrolle der Grathöhe – Beibehaltung der Schlitz- und Scherqualität, um Kurzschlüsse zwischen den Lamellen zu verhindern, die Wirbelströme verstärken.
• Kernglühen nach dem Schneiden – Entlastung der während der Herstellung entstandenen Eigenspannungen, wodurch die magnetische Permeabilität wiederhergestellt wird.
• Richtige Erdung des Kerns – Vermeidung schwebender Potenziale und zirkulierender Erdströme, die zu zusätzlichen Streuverlusten beitragen.

Die Integration dieser Techniken erfordert sowohl fortschrittliche Maschinen – wie intelligente Kernquerschneidemaschinen und automatisierte Montagelinien – als auch eine erfahrene technische Aufsicht. Jiangsu Jingtianxia Electric Technology Co., Ltd. zeichnet sich in diesem Bereich durch den Einsatz intelligenter Werkstattlagersysteme aus, die Rückverfolgbarkeit und Konsistenz über alle Produktionschargen hinweg gewährleisten. Die unterstützenden Komplettlösungen des Unternehmens umfassen nicht nur die Kernfertigung, sondern auch das gesamte Spektrum der Nachbearbeitung, Qualitätsprüfung und Logistik und bieten damit Kunden aus der globalen Energiebranche einen beispiellosen Mehrwert.

5. Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen herkömmlichen Siliziumstahlkernen und amorphen Kernen hinsichtlich des Verlustverhaltens?

Herkömmliche Siliziumstahlkerne weisen aufgrund ihrer kristallinen Struktur und der typischen Laminierungsdicke von 0,27–0,30 mm moderate Hysterese- und Wirbelstromverluste auf. Im Gegensatz dazu verfügen amorphe Kerne über eine nichtkristalline Atomanordnung, die Hystereseverluste nahezu eliminiert, und ihre extrem dünnen Bänder (0,025 mm) reduzieren Wirbelstromverluste drastisch. Dadurch können mit amorphen Kernen Leerlaufverluste erzielt werden, die um 60–75 % geringer sind als bei herkömmlichen Konstruktionen, obwohl sie mit höheren Materialkosten und strengeren Anforderungen an die Handhabung verbunden sind.

F2: Wie stellt Jiangsu Jingtianxia Electric Technology Co., Ltd. einen geringen Kernverlust in seinen Produkten sicher?

Jiangsu Jingtianxia Electric Technology Co., Ltd. verfolgt einen mehrgleisigen Ansatz: Beschaffung von erstklassigem, kornorientiertem Siliziumstahl von führenden inländischen und internationalen Marken, Einsatz hochpräziser Schneid- und Scheranlagen, Durchführung strenger Qualitätskontrollen in jeder Phase und Anwendung fortschrittlicher Stapel- und Bindetechniken zur Minimierung interner Spannungen. Ihr Leerlaufverlust kann durchweg eine negative Abweichung von nationalen Standards erreichen und ihre automatisierten Produktionslinien gewährleisten Wiederholbarkeit und Skalierbarkeit bei Großserienaufträgen.

F3: Kann ein in Öl getauchter Transformatorkern nachgerüstet oder aufgerüstet werden, um Verluste zu reduzieren?

In den meisten Fällen ist der Austausch eines vorhandenen Kerns wirtschaftlich nicht praktikabel, da umfangreiche Neukonstruktionen für Wicklungsabstände, Tankabmessungen und Kühlwege erforderlich sind. Allerdings entscheiden sich Versorgungsunternehmen häufig für den Kernaustausch bei größeren Sanierungen oder bei der Aufrüstung auf höhere Effizienzstandards. Bei Neuinstallationen ist die Auswahl eines Kerns mit geringeren Verlusteigenschaften – etwa Hi-B oder amorphe Qualitäten – von einem renommierten Lieferanten wie Jiangsu Jingtianxia Electric Technology Co., Ltd. die effektivste Strategie.

F4: Welche Rolle spielt der Kernverlust bei den Gesamtbetriebskosten eines Transformators?

Der Kernverlust trägt direkt zum Leerlaufverlust des Transformators bei, der rund um die Uhr während der gesamten Betriebslebensdauer des Geräts auftritt. Über eine typische Lebensdauer von 25 bis 30 Jahren können die kumulierten Energiekosten des Kernverlusts mit dem ursprünglichen Kaufpreis des Transformators mithalten oder diesen sogar übersteigen. Investieren Sie daher in eine höhere Effizienz in Öl getauchter Transformatorkern – selbst bei einer moderaten Vorabprämie – bringt oft innerhalb von 3–5 Jahren eine positive Kapitalrendite, gefolgt von jahrzehntelangen nachhaltigen Einsparungen.

F5: Wie wirkt sich die Dicke von Siliziumstahl auf den Kernverlust in Öltransformatoren aus?

Dünnere Stahllamellen, beispielsweise 0,23 mm gegenüber 0,30 mm, verringern die Wirbelstromverlustkomponente, da die Pfadlänge des zirkulierenden Stroms kürzer ist und der elektrische Widerstand zwischen den Lamellen höher ist. Allerdings erhöht dünnerer Stahl auch die Komplexität und Kosten der Herstellung. Die optimale Dicke hängt vom Zielverlustniveau und der Nennfrequenz des Transformators ab. Für Standardanwendungen mit 50/60 Hz bieten 0,27 mm einen ausgewogenen Kompromiss, während 0,23 mm für Designs mit ultrahohem Wirkungsgrad bevorzugt werden.

Zusammenfassend lässt sich sagen, dass der Kernverlust in einem in Öl getauchter Transformatorkern ist ein vielschichtiges Phänomen, das von Materialeigenschaften, geometrischem Design und Fertigungspräzision bestimmt wird. Mit dem Aufkommen fortschrittlicher kornorientierter Stähle und amorpher Legierungen in Verbindung mit modernsten Produktionstechnologien verschiebt die Branche ständig die Grenzen des Machbaren. Hersteller mögen Jiangsu Jingtianxia Electric Technology Co., Ltd. stehen an der Spitze dieser Entwicklung und bieten ein umfassendes Portfolio, das von herkömmlichen Siliziumstahlkernen bis hin zu amorphen Lösungen der nächsten Generation reicht. Durch den Einsatz ihres umfassenden technischen Fachwissens, ihrer intelligenten Produktionssysteme und ihres unerschütterlichen Engagements für Qualität ermöglichen sie dem globalen Energiesektor, eine effizientere, zuverlässigere und nachhaltigere Energieinfrastruktur aufzubauen. Für diejenigen, die die Transformatorleistung optimieren möchten, ist das Verständnis der Kernverluste – und die Auswahl des richtigen Kernpartners – ein unverzichtbarer Schritt zu langfristiger betrieblicher Exzellenz.
