HJ-DZ-440 Zuschnittlinie aus Siliziumstahl

Wie unterscheidet sich die Querteilanlage HJ-DZ-440 von einer Längsteilanlage für die Siliziumstahlverarbeitung?

Im Bereich der Herstellung von Transformatorkernen bestimmt die Auswahl der geeigneten Verarbeitungsausrüstung direkt die Produktqualität, die Materialausnutzung und die Produktionseffizienz. Obwohl beides Zuschnittlinien aus Siliziumstahl Obwohl Spaltanlagen für die Verarbeitung von Siliziumstahl eingesetzt werden, unterscheiden sich ihre Arbeitsprinzipien, Anwendungsszenarien und Endprodukte grundlegend. Dieser Artikel übernimmt die HJ-DZ-440 Zuschnittlinie aus Siliziumstahl als Beispiel, um eine detaillierte vergleichende Analyse dieser beiden Verarbeitungsmethoden bereitzustellen und Ihnen dabei zu helfen, eine fundierte Entscheidung auf der Grundlage der tatsächlichen Produktionsanforderungen zu treffen.

1. Definition und Kernpositionierung: Schneiden vs. Schlitzen

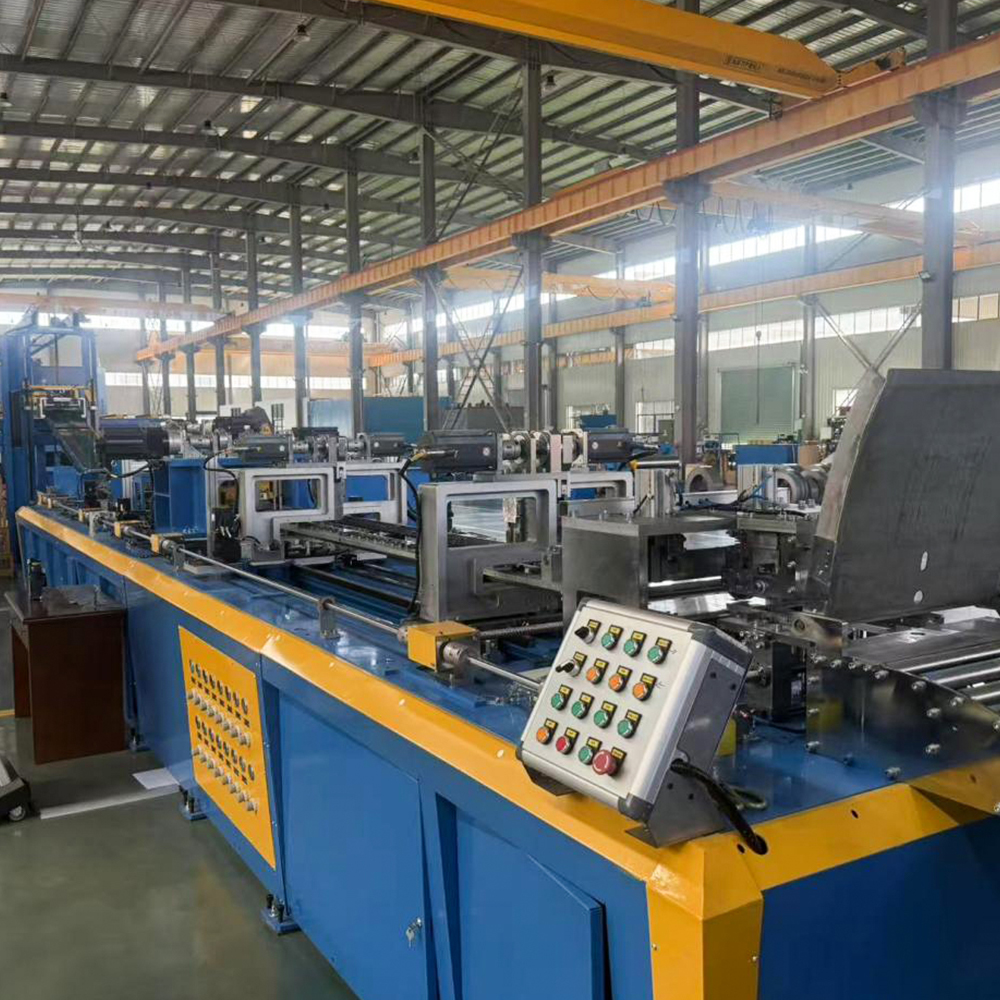

A Schlitzlinie wird hauptsächlich verwendet, um breite Siliziumstahlspulen in Längsrichtung in mehrere schmalere Spulen zu schneiden. Das fertige Produkt verbleibt in Spulenform und der Hauptzweck besteht darin, die Breite des Materials für nachfolgende Stanz- oder Schneidprozesse zu ändern. Im Gegensatz dazu ist die HJ-DZ-440 Zuschnittlinie aus Siliziumstahl ist ein Präzisionsschersystem, das Spulen in flache Bleche mit vorgegebenen Längen schneidet. Noch wichtiger ist, dass es speziell für das Stapeln von Transformatorkernlamellen entwickelt wurde und Zuführung, Lochstanzung, V-Einkerbung, 45°/135°-Scheren und intelligentes Materialmanagement in einer einzigen automatisierten Einheit integriert.

Gemäß der Produktdefinition von Jiangsu Jingtianxia Electric Technology Co., Ltd. Der HJ-DZ-440 verfügt über eine Standardkonfiguration mit „2 Scheren, 4 Stanzen“ (2 Schereinheiten, 2 V-Stanzeinheiten und 2 Lochstanzeinheiten) und unterstützt 3-stufiges, 5-stufiges und 7-stufiges progressives Schneiden in Quer- und Längsrichtung. Dieses Maß an funktionaler Integration ist etwas, das konventionell ist Längsschneideanlage für Siliziumstahl Dies kann einfach nicht erreicht werden, da letzteres nur Längsschlitzungen ohne Querschneide- oder Stanzfunktionen durchführt.

2. Prozessablauf und funktionale Unterschiede

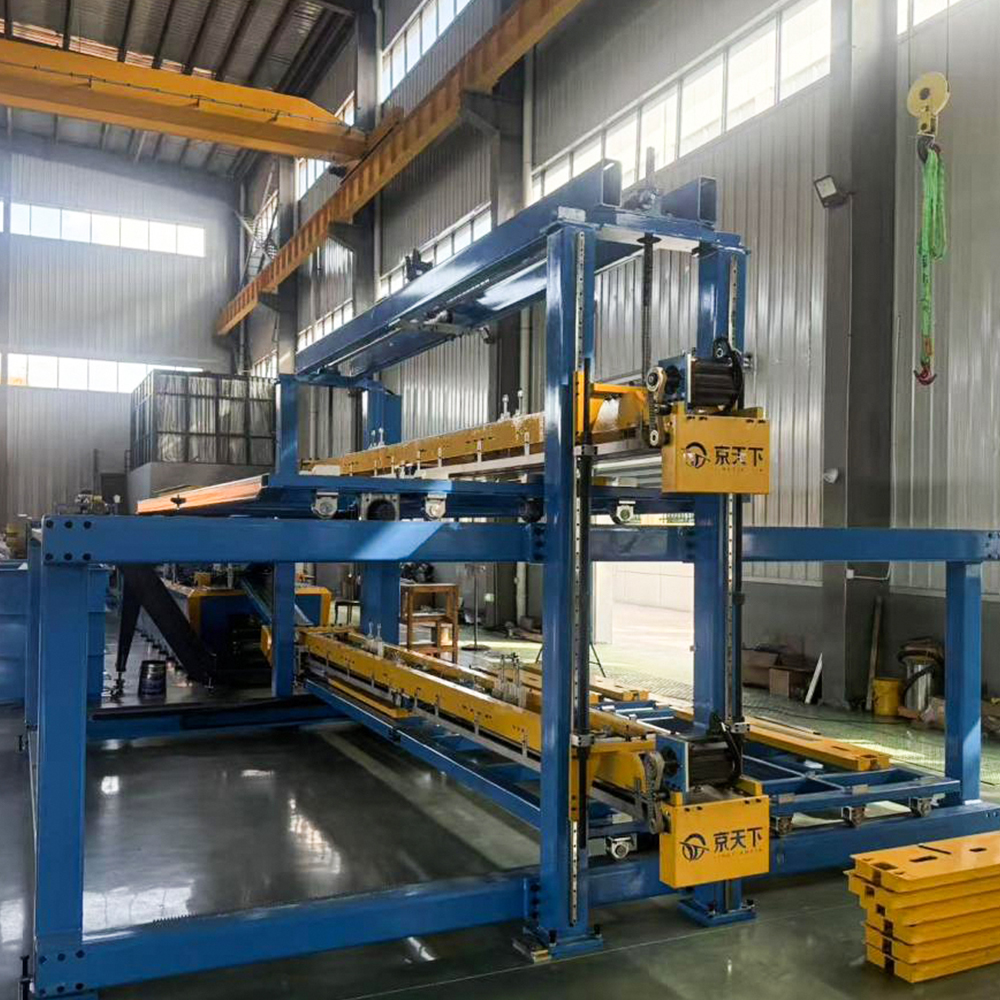

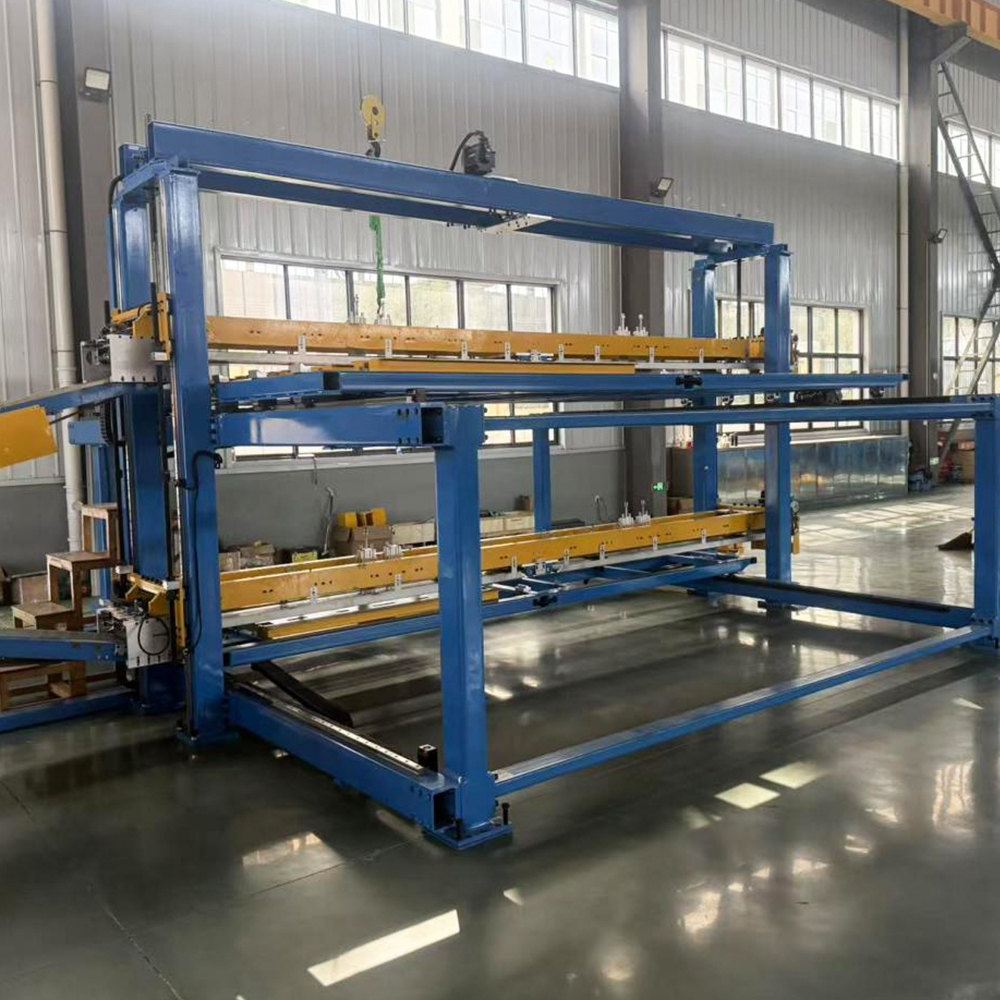

Der Prozessablauf einer typischen Längsschneidelinie umfasst das Abwickeln, Nivellieren, Längsschneiden mit Kreismessern, Spannungsregelung und Rückspulen. Der gesamte Prozess ist kontinuierlich und das Endergebnis besteht aus mehreren schmalen Spulen. Die HJ-DZ-440 Zuschnittlinie aus Siliziumstahl , folgt jedoch einer völlig anderen Verarbeitungslogik. Sein Arbeitsablauf ist: Abwickeln → Nivellieren → Lochen → V-Kerben → 45°/135°-Scheren → Blechstapeln. Die Anlage verarbeitet kaltgewalzte kornorientierte Siliziumstahl-Coils zu präzise geformten Blechen, die den hohen Anforderungen von Kernstapelprozessen entsprechen, und ermöglicht so eine vollautomatische Produktion vom Coil bis zum fertigen Blech.

Zu den wichtigsten funktionalen Unterschieden gehören:

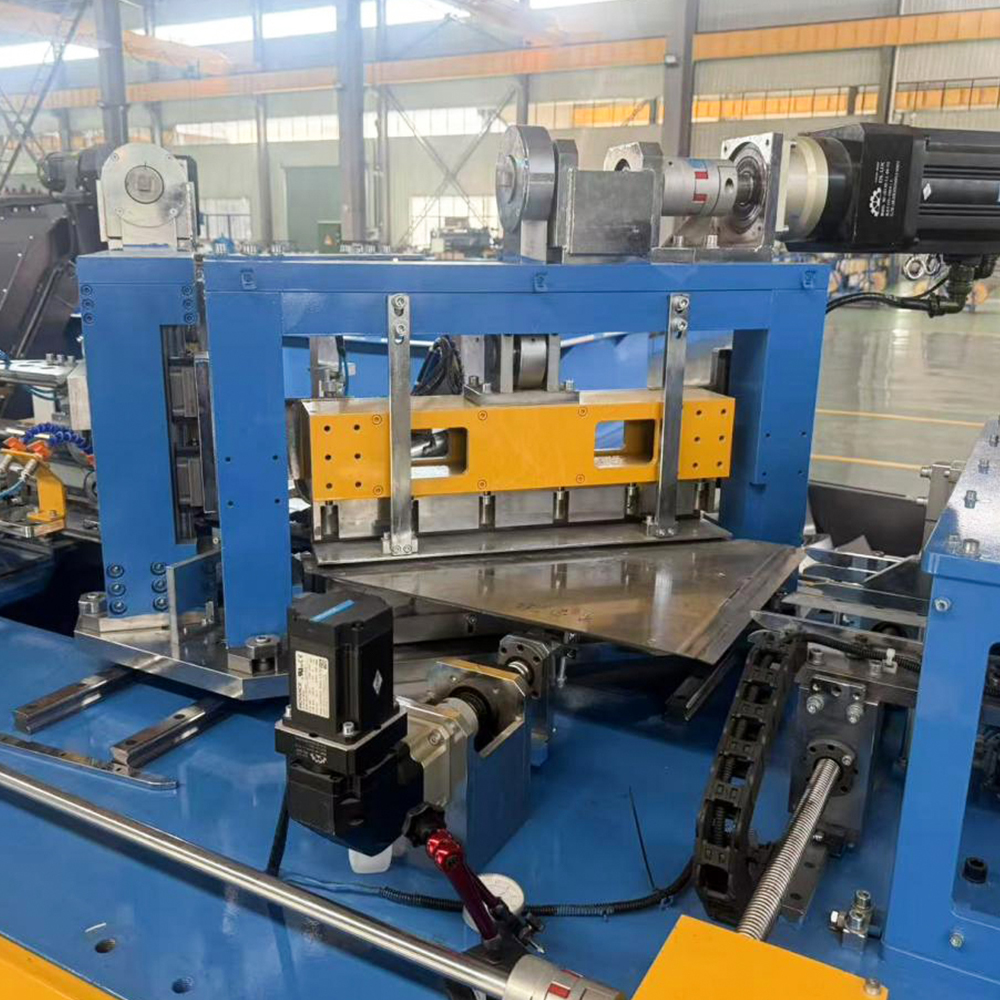

• Schermethode: Längsschneideanlagen verwenden rotierende Kreismesser für kontinuierliches Längsschneiden, während die HJ-DZ-440 eine Präzisions-Tafelschere für Querschneiden bei festen Längen verwendet.
• Stanzfähigkeit: Schlitzlinien haben keine Stanzfunktion; die HJ-DZ-440 Integriert sowohl Lochstanz- als auch V-Kerbeinheiten für die Transformatorkernmontage.
• Winkelschneiden: Die HJ-DZ-440 unterstützt 45°- und 135°-Gehrungsschnitte, was für die Herstellung von Stufentrafo-Transformatorkernen unerlässlich ist – eine Funktion, die in Schlitzanlagen fehlt.
• Ausgabeformular: Spaltanlagen, Ausgangsspulen; die Zuschnittlinie aus Siliziumstahl Gibt gestapelte Bleche bereit für die Kernmontage aus.

3. Anwendungsszenarien und typische Benutzer

Längsteilanlagen werden häufig in der allgemeinen metallverarbeitenden Industrie eingesetzt, darunter Automobilteile, Gehäuse von Haushaltsgeräten und allgemeine Stanzwerkstätten. Diese Benutzer benötigen in der Regel nur eine Breitenreduzierung und ein Zurückspulen für nachfolgende Verarbeitungsschritte. Im Gegensatz dazu ist die HJ-DZ-440 Zuschnittlinie aus Siliziumstahl ist speziell auf die Leistungstransformatorindustrie zugeschnitten, insbesondere für die Herstellung hocheffizienter Transformatorkerne.

Jiangsu Jingtianxia Electric Technology Co., Ltd. hat diese Linie mit einem Siemens-Bewegungssteuerungssystem und einer vollständig servogesteuerten Architektur ausgestattet, sodass sie sowohl Offline-Scheren als auch direkte Inline-Stapelungs-Produktionsmodi unterstützt. Typische Anwendungen sind:

1. Herstellung von Stufentransformatorkernen für große Leistungstransformatoren.
2. Herstellung von Motorblechen mit präzisen Loch- und Kerbmustern.
3. Verarbeitung von kornorientiertem Siliziumstahl (CRGO) mit minimalem Kernverlust.
4. Großserienproduktion gestapelter Bleche mit gleichbleibender Ebenheit und Kantenqualität.

4. Technische Spezifikationen und Leistungsvergleich

Um die Unterschiede zwischen den deutlich zu veranschaulichen HJ-DZ-440 Zuschnittlinie aus Siliziumstahl und einer typischen Längsteilanlage bietet die folgende Tabelle einen direkten Vergleich der kritischen Parameter:

Dieser Vergleich zeigt deutlich, dass eine Längsteilanlage zwar ein vielseitiges Werkzeug zur Breitenreduzierung ist, die HJ-DZ-440 Zuschnittlinie aus Siliziumstahl ist ein spezialisiertes, hochpräzises System, das fertige Lamellen ohne zusätzliche Verarbeitungsschritte für die Kernstapelung bereitstellt.

5. Materialausnutzung und Kantenqualität

Für Hersteller von Transformatorkernen wirkt sich die Materialnutzung direkt auf die Kosteneffizienz aus. Längsteilanlagen erzeugen in der Regel erheblichen Randbeschnittabfall, da die Gesamtbreite mehrerer schmaler Streifen selten genau der ursprünglichen Spulenbreite entspricht. Im Gegensatz dazu ist die HJ-DZ-440 Optimiert Schnittmuster durch seine progressive Schneidfähigkeit und minimiert den Abfall durch die Verschachtelung verschiedener Längen und Winkel aus einer einzigen Spule.
