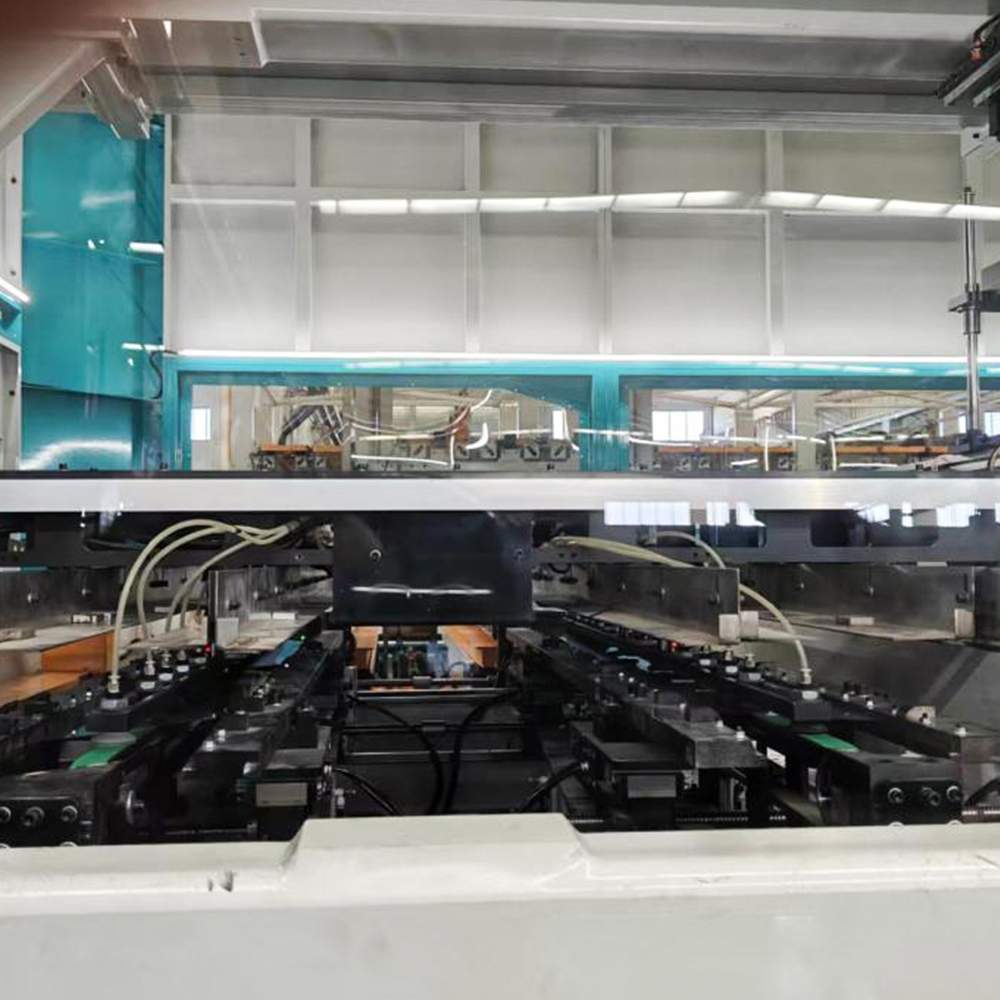

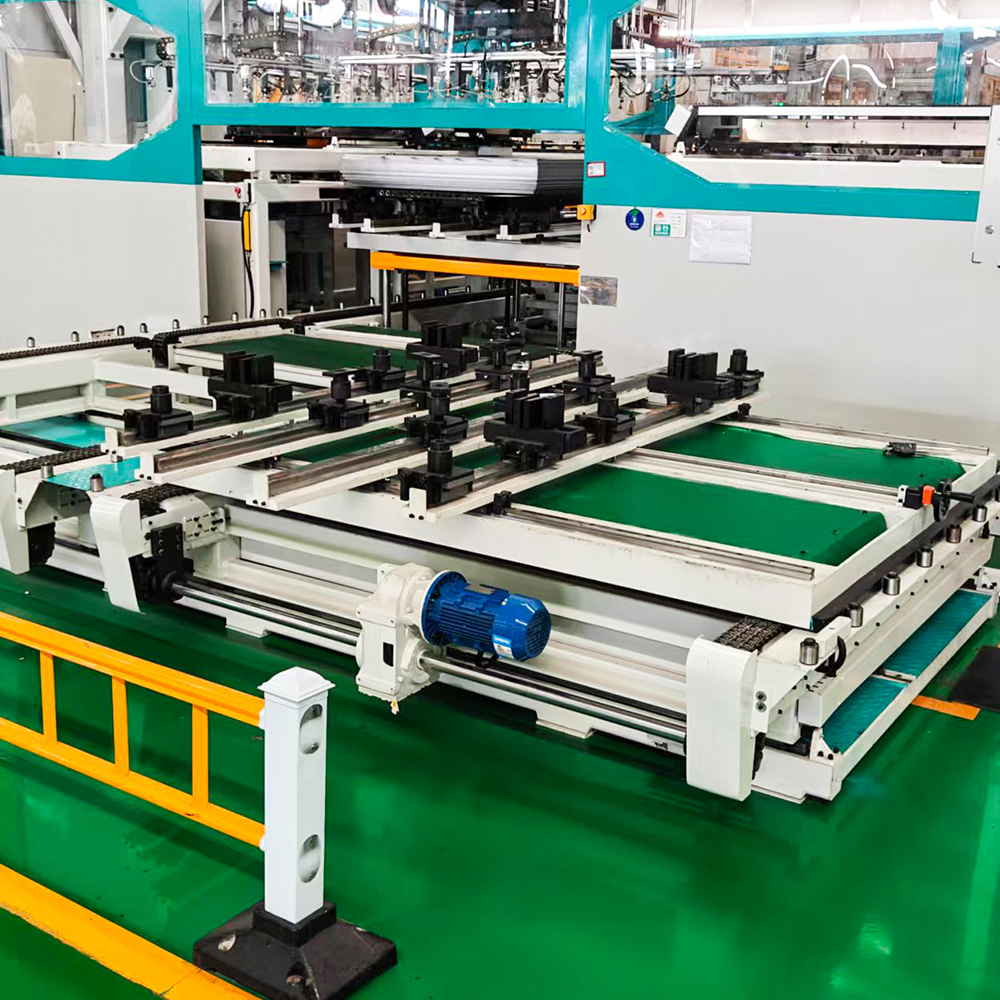

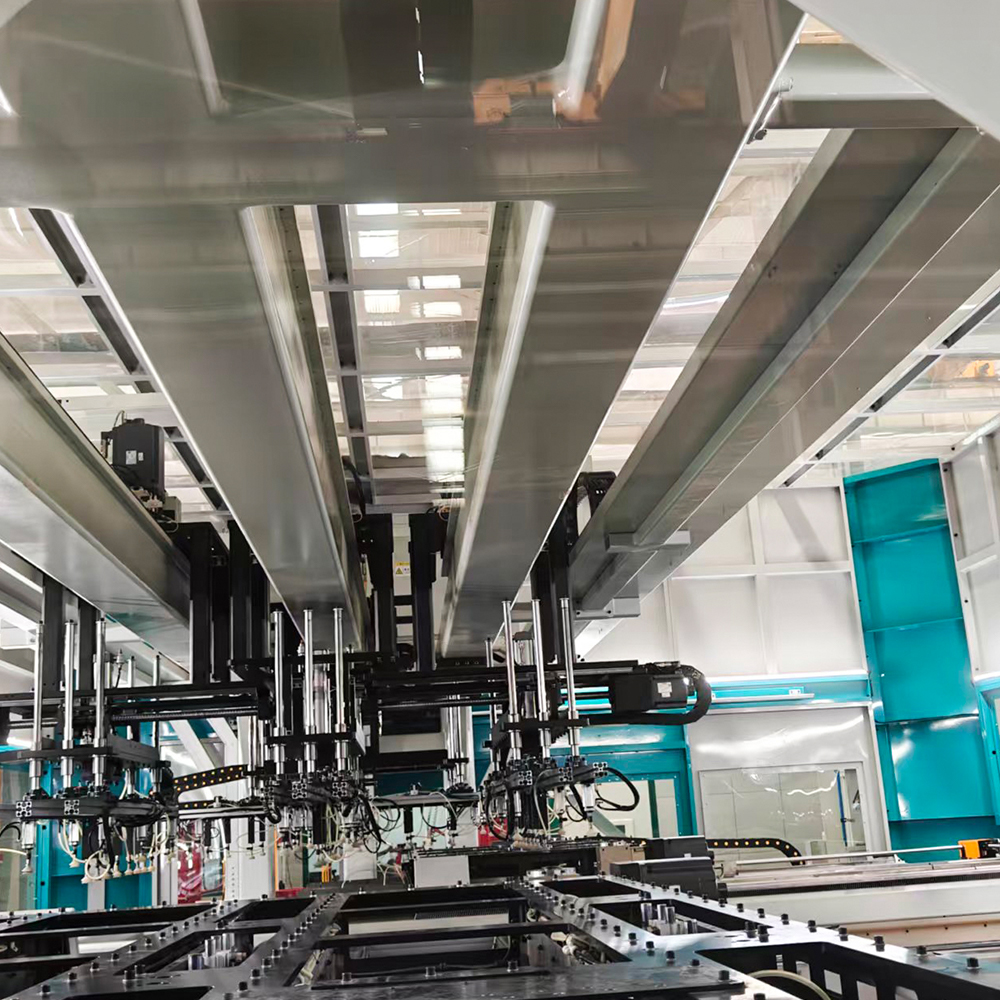

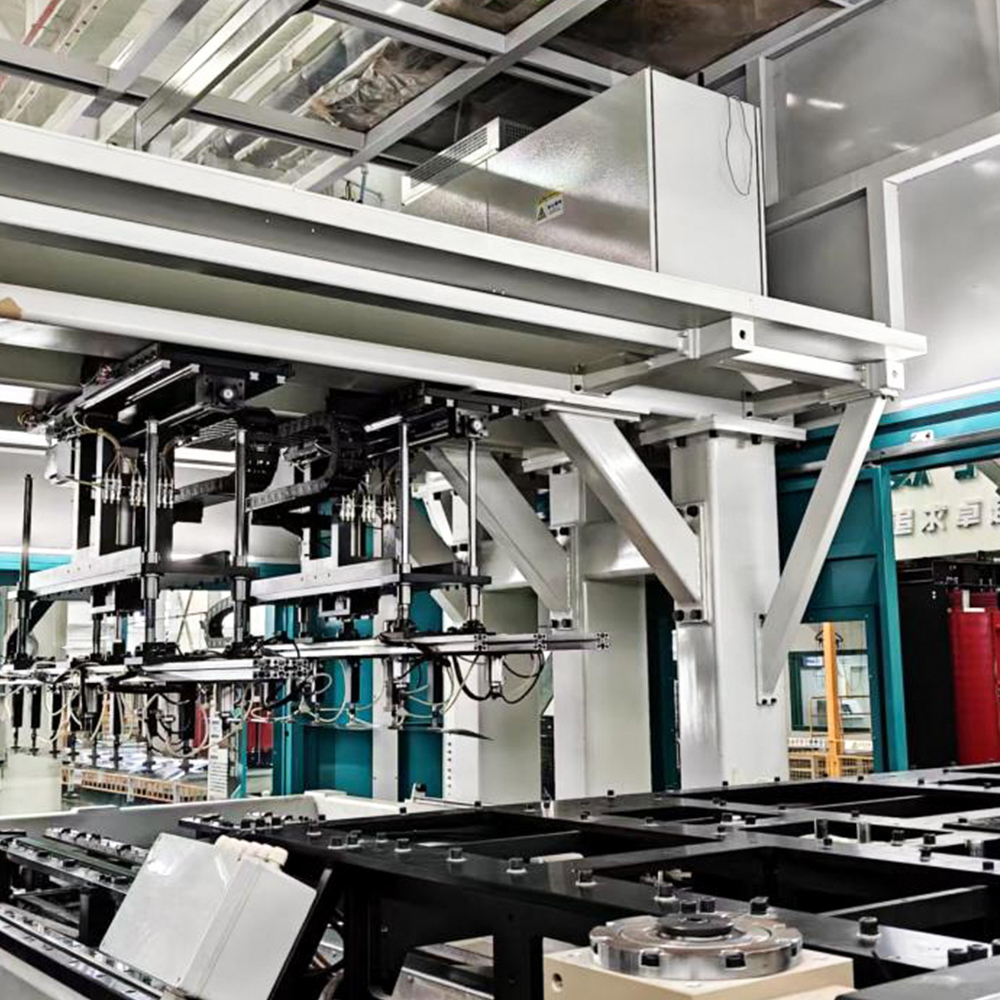

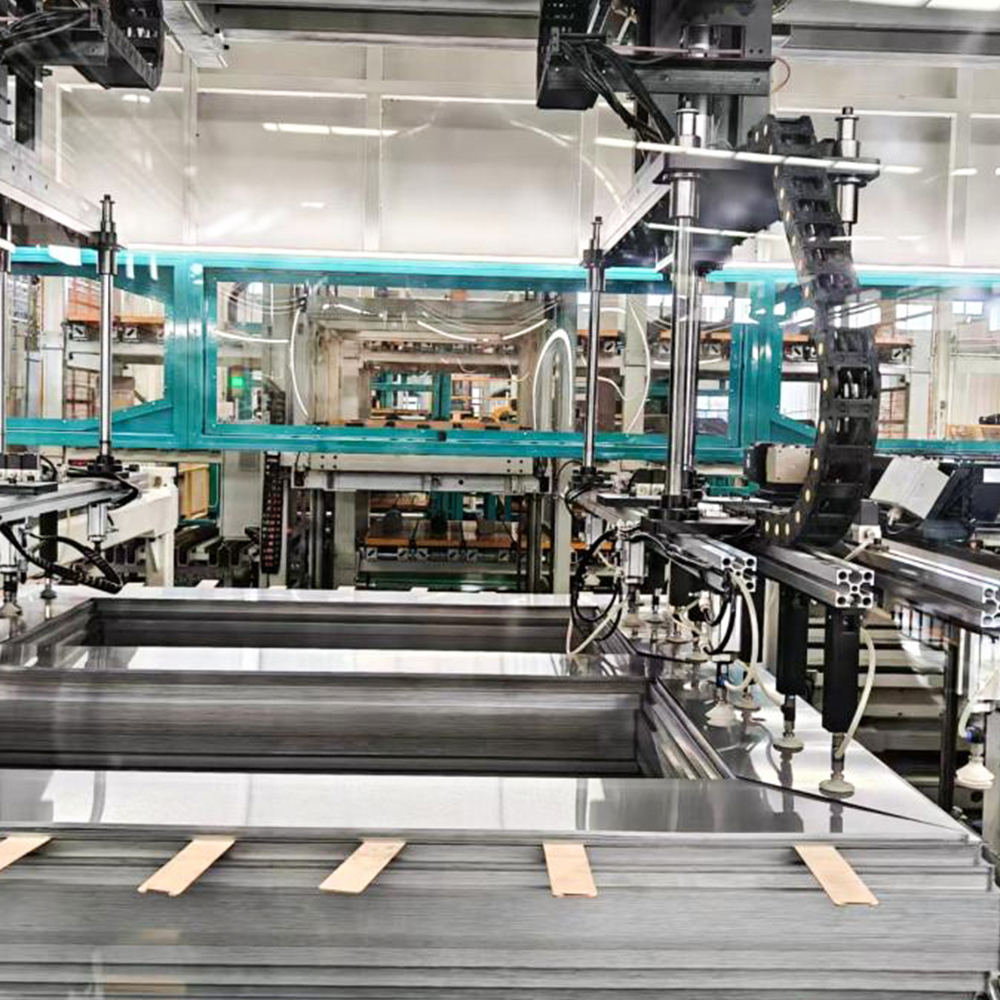

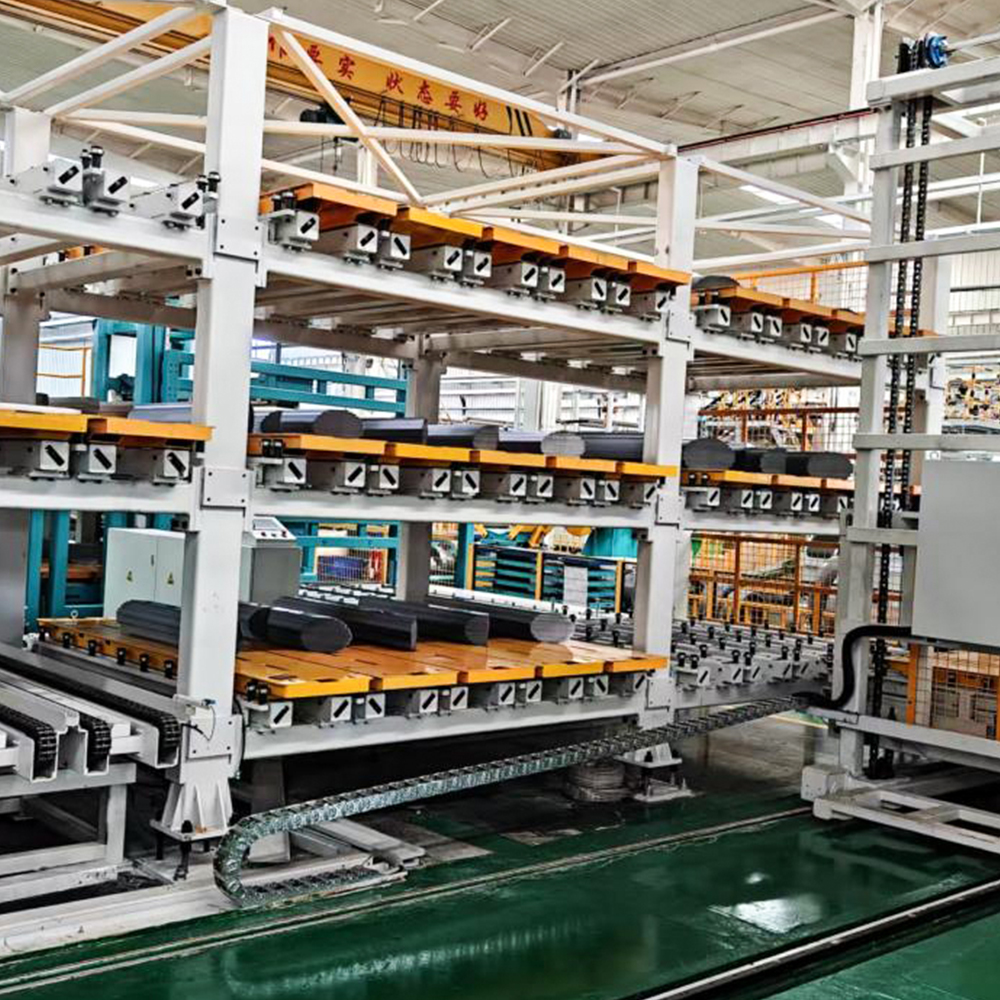

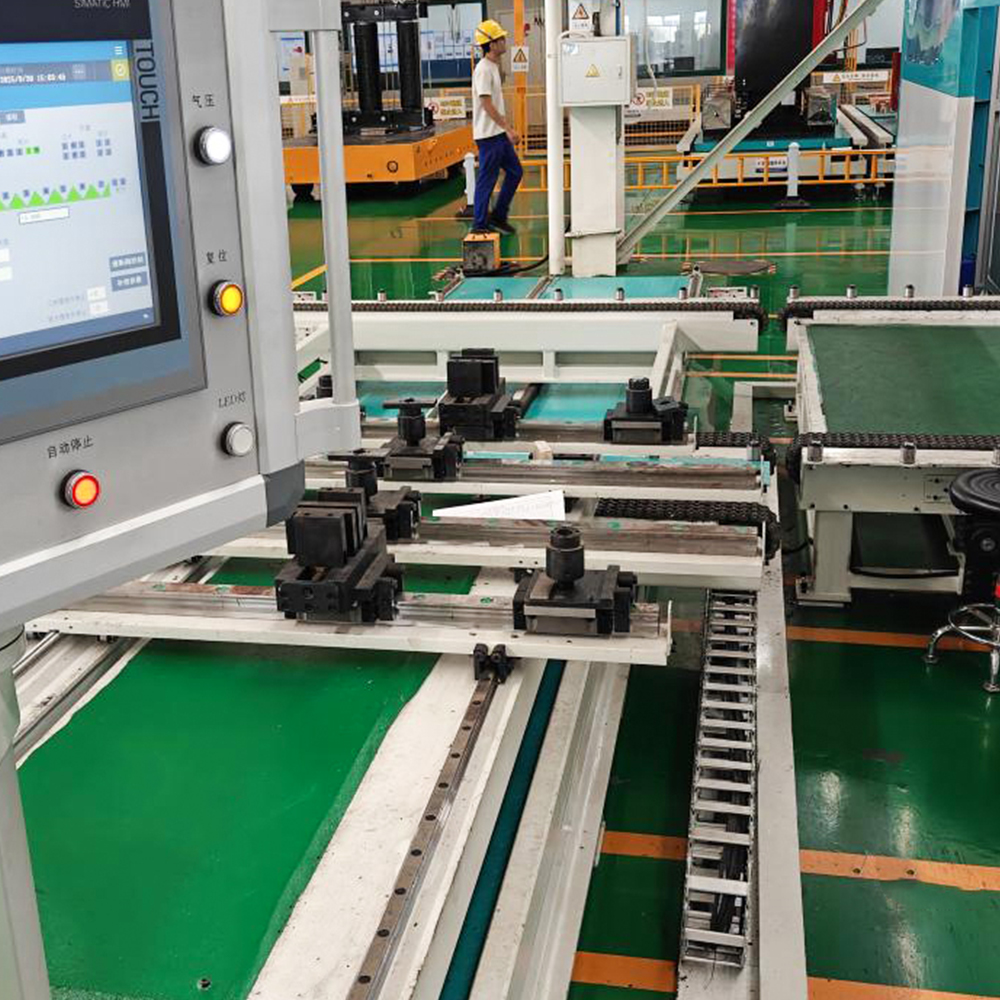

Automatische Inline-Transformatorkernstapel-Produktionslinie ZXD-440

Was sind die Hauptunterschiede zwischen einem Inline-Stapelsystem (wie dem ZXD-440) und einem Offline-Stapelsystem?

Bei der modernen Herstellung von Transformatorkernen wirkt sich die Wahl zwischen Inline- und Offline-Stapelkonfigurationen grundlegend auf die Produktionseffizienz, den Arbeitseinsatz, die Qualitätskonsistenz und die Flächennutzung aus. Im Zentrum dieser technologischen Entwicklung steht die Automatische Inline-Transformatorkernstapel-Produktionslinie ZXD-440 , ein System, das zur Beseitigung herkömmlicher Engpässe durch die Synchronisierung von Scheren und Stapeln entwickelt wurde. Dieser Artikel bietet eine gründliche, vergleichende Analyse der Inline- und Offline-Stacking-Methoden und stützt sich dabei auf die spezifische Designphilosophie des ZXD-440-Systems und die Fertigungskapazitäten von Jiangsu Jingtianxia Electric Technology Co., Ltd. Wir untersuchen drei verschiedene produktorientierte Unterkategorien: Hochgeschwindigkeits-Endlosstapelmodule , Präzisions-Stapeleinheiten mit Spaltkontrolle , und Intelligente datenintegrierte Stapellinien – um zu veranschaulichen, wie die Inline-Technologie die Kernmontage neu definiert.

1. Kontinuierliche Hochgeschwindigkeits-Stapelmodule

Definition und Positionierung: Kontinuierliche Hochgeschwindigkeits-Stapelmodule stellen den Kernbetriebszweig des dar Automatische Inline-Transformatorkernstapel-Produktionslinie ZXD-440 . Diese Module sind direkt an die Querschneidelinie gekoppelt und ermöglichen so das gleichzeitige Scheren und Stapeln ohne Zwischenhandhabung. Im Gegensatz zu Offline-Systemen, bei denen geschnittene Lamellen auf Paletten gestapelt, transportiert und dann manuell in Stapelstationen zugeführt werden, führt dieses Modul das Stapeln in Echtzeit durch, wenn die Streifen die Schere verlassen.

Kernfunktionen und technische Features: Das Modul arbeitet mit einer Geschwindigkeit, die der Scherleistung entspricht, und verfügt über servoangetriebene Pick-and-Place-Köpfe, die jede Lamelle gemäß programmierten Schritt-Überlappungsmustern ausrichten. Die herkömmlichen Schritte des Hebens nach dem Scheren und des manuellen Stapelns entfallen, wodurch die Zykluszeit in typischen Fertigungskonfigurationen um über 40 % verkürzt wird. Eingebaute Sensoren überwachen die Ebenheit der Laminierung und die Kantengrathöhe und weisen fehlerhafte Teile vor dem Stapeln automatisch aus.

Typische Anwendungen: Dieses Modul ist ideal für großvolumige Verteilungstransformatorkerne (bis zu 2.000 kVA), bei denen der Durchsatz die Hauptbeschränkung darstellt. Es eignet sich hervorragend für Fabriken, die im Zwei- oder Dreischichtbetrieb arbeiten, da die automatische Zuführung die Ermüdung des Bedieners und die Fehlerquote verringert.

Abgrenzung zum Offline-Stacking: Das Offline-Stapeln erfordert spezielle Bereitstellungsbereiche, manuelle Kranbedienung und separate Stapelvorrichtungen. Bei jeder Übertragung entstehen Ausrichtungsfehler und Kantenschäden. Im Gegensatz dazu ist die Automatische Inline-Transformatorkernstapel-Produktionslinie ZXD-440 pflegt kontinuierlicher Materialfluss , wodurch die durch die Scherung vorgegebene präzise Ausrichtung erhalten bleibt und Neuausrichtungsschritte entfallen.

Jiangsu Jingtianxia Electric Technology Co., Ltd. hat dieses Modul mit proprietären Schnellwechselwerkzeugen integriert und ermöglicht so einen einzigen Inline-Stapelsystem für Kernbreiten von 40 mm bis 400 mm, ohne dass mechanische Anpassungen länger als 5 Minuten dauern. Diese Flexibilität ist in Offline-Setups selten erreichbar, die oft dedizierte Vorrichtungen pro Kerngröße erfordern.

Wichtige Spezifikationen – Hochgeschwindigkeitsmodul

• Maximale Stapelgeschwindigkeit: bis zu 120 Lamellen pro Minute (abhängig von der Dicke).
• Laminierungsdickenbereich: 0,18 mm – 0,35 mm (Siliziumstahl).
• Genauigkeit der Stufenüberlappung: ±0,05 mm.
• Automatische Graterkennung mit Echtzeit-Ausschusstor.
• Direkte Ethernet/IP-Konnektivität für Fernüberwachung.

2. Präzisions-Stapeleinheiten mit Spaltkontrolle

Definition und Positionierung: Die zweite kritische Unterkategorie innerhalb der Automatische Inline-Transformatorkernstapel-Produktionslinie ZXD-440 ist die Präzisions-Lückenkontrolleinheit. Während das Offline-Stapeln von der Fähigkeit des Bedieners abhängt, gleichmäßige Luftspalte zwischen den Kernpaketen aufrechtzuerhalten, automatisiert diese Einheit die Spaltmessung und -einstellung mithilfe von Lasertriangulationssensoren und Servoaktuatoren mit geschlossenem Regelkreis.

Kernfunktionen und technische Features: Bei jedem Stapelzyklus wird der tatsächliche Abstand an fünf Referenzpunkten entlang des Kernschenkels gemessen. Das Gerät gleicht dies dann aus, indem es die Position der nächsten Lamelle mikrojustiert oder eine Unterleglamelle aus einem speziellen Feeder auswählt. Diese Funktion wirkt sich direkt auf die Leerlaufverluste des Transformators aus, da ungleichmäßige Lücken eine Hauptursache für einen erhöhten Magnetisierungsstrom sind. Das System speichert Lücken-Histogramme pro Kerncharge und ermöglicht so eine statistische Prozesskontrolle.

Typische Anwendungen: Dieses Gerät ist unverzichtbar für Leistungstransformatorkerne (10 MVA und mehr) und für spezielle Traktionstransformatoren, bei denen die Verluste schwerwiegend sind. Es wird auch in Kernen mit Gehrungsverbindungen verwendet, die extrem enge Toleranzen (±0,02 mm) erfordern, die mit manuellen Offline-Methoden nicht konsistent erreicht werden können.

Abgrenzung zum Offline-Stacking: Das Offline-Stapeln basiert auf Fühlerlehren und dem Urteilsvermögen des Bedieners, was zu Schwankungen zwischen Schichten und Bedienern führt. Darüber hinaus können Offline-Systeme die Lücken nach dem Zusammenbau des Kerns nicht dynamisch anpassen. Jede Korrektur erfordert eine teilweise Demontage. Die Inline-Stacking-Ansatz Mit der ZXD-440-Plattform ist dafür gesorgt Lückendaten werden pro Laminierung verfolgt , und corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. hat diese Einheit in über 200 Installationen validiert und eine durchschnittliche Reduzierung der Kernverluste um 8–12 % im Vergleich zur manuellen Offline-Staplung für dieselbe Stahlsorte nachgewiesen. Das Forschungs- und Entwicklungsteam des Unternehmens (46 technische Fachleute) entwickelte proprietäre Lückenkontrollalgorithmen, die nun in den Standard integriert sind automatische Inline-Stapellinie Software-Suite.

Funktionsvergleich – Methoden zur Lückenkontrolle

3. Intelligente datenintegrierte Stapellinien

Definition und Positionierung: Die dritte Säule der Automatische Inline-Transformatorkernstapel-Produktionslinie ZXD-440 ist die intelligente Datenintegrationsschicht, die die Stapellinie von einer eigenständigen Maschine in einen Knotenpunkt im digitalen Fertigungsökosystem der Fabrik verwandelt. Im Gegensatz dazu funktioniert das Offline-Stacking als isolierte Workstation mit minimalem digitalen Feedback.

Kernfunktionen und technische Features: Dieses System sammelt Echtzeitdaten von Schersensoren, Stapelservos, Spaltkontrolleinheiten und optischen Inspektionskameras. Es aggregiert wichtige Leistungsindikatoren (KPIs) wie Gesamtanlageneffektivität (OEE), Stapelausbeute, mittlere Zeit zwischen Assists (MTBA) und Kernverlustvorhersage basierend auf gemessenen Lücken. Das System ist außerdem mit Lagerverwaltungssystemen verbunden, um automatisch Stahlcoils basierend auf der verbrauchten Tonnage anzufordern.

Typische Anwendungen: Diese intelligente Linie wird in intelligenten Fabriken eingesetzt, die eine Industrie 4.0-Zertifizierung anstreben, sowie in Mehrproduktanlagen, in denen die Umrüstfrequenz hoch ist. Es ermöglicht eine vorausschauende Wartung, indem es die Ströme und Vibrationsmuster der Servomotoren verfolgt und den Bediener alarmiert, bevor es zu ungeplanten Ausfallzeiten kommt.

Abgrenzung zum Offline-Stacking: Offline-Systeme erzeugen kaum bis gar keine digitalen Daten; Qualitätsprüfungen werden häufig nach Abschluss des Stapelvorgangs durchgeführt, was zu einer verzögerten Erkennung von Problemen führt. Die Intelligentes Inline-System , bietet jedoch Qualitätskontrolle im geschlossenen Regelkreis – Wenn eine Abweichung erkannt wird, kann die Linie anhalten und eine automatische Korrektur durchführen oder den Kern zur Nacharbeit markieren, bevor er die Station verlässt. Diese Fähigkeit ist besonders wertvoll für hochzuverlässige Anwendungen wie Schiffstransformatoren und Windturbinen-Aufwärtseinheiten.

Jiangsu Jingtianxia Electric Technology Co., Ltd. hat diese Intelligenz in jedes Produkt integriert ZXD-440 Inline-Stacking-Lösung wird seit 2024 bereitgestellt und nutzt sein internes Softwareteam, um Dashboards für das Enterprise Resource Planning (ERP)-System jedes Kunden anzupassen. Der integrierte Ansatz des Unternehmens – abdeckend Transformatorkerne, intelligente Kernstapelanlagen, Kernquerschneidemaschinen, intelligente Lagerhaltung und automatisierte Logistik – stellt sicher, dass die datenintegrierte Stapellinie nahtlos mit vor- und nachgelagerten Geräten kommuniziert.

1. OEE-Verfolgung in Echtzeit – Ausfallzeiten, Geschwindigkeitsverlust und Qualitätsverlust werden auf dem HMI angezeigt.
2. Prädiktive Diagnosewarnungen – basierend auf thermischen und Vibrationsmodellen.
3. Rezeptverwaltung – speichert bis zu 1.000 Kerndesigns mit allen Stapelparametern.
4. Automatisches Batch-Reporting – PDF/CSV-Exporte für hochwertige Prüfprotokolle.
5. Möglichkeit zur Remote-Firmware-Aktualisierung – ermöglicht eine kontinuierliche Verbesserung ohne Vor-Ort-Besuche.

Vergleich auf Systemebene: Inline- und Offline-Stacking

Häufig gestellte Fragen

F1: Was ist der Hauptbetriebsvorteil des Inline-Stacking-Systems zxd-440 gegenüber Offline-Methoden?

Der Hauptvorteil ist gleichzeitiges Scheren und Stapeln Dadurch entfallen die herkömmlichen Schritte des Hebens nach dem Scheren und des manuellen Stapelns. Dies reduziert die Zykluszeit um über 40 %, minimiert durch die Handhabung verursachte Kantenschäden und stellt sicher, dass jede Lamelle beim Verlassen der Schere in der exakten Ausrichtung gestapelt wird – was zu einer engeren Spaltkontrolle und geringeren Kernverlusten führt.

F2: Wie unterscheidet sich die Präzisions-Abstandskontrolleinheit des ZXD-440 von der Offline-Abstandsanpassung?

Der zxd-440 misst mithilfe von Lasertriangulationssensoren Lücken an fünf Punkten pro Zyklus und wendet sofort Servokorrekturen im geschlossenen Regelkreis an. Die Offline-Einstellung beruht auf manuellen Fühlerlehren und Korrekturen erst nach der vollständigen Montage, wodurch Schwankungen während des Stapelns nicht dynamisch ausgeglichen werden können. Die Inline-Einheit erreicht eine Toleranz von ±0,02 mm bei vollständiger Rückverfolgbarkeit.

F3: Kann der ZXD-440 unterschiedliche Kerngrößen und Materialien ohne langwierige Umrüstungen verarbeiten?

Ja. Durch Rezeptverwaltungssoftware kann die Automatische Inline-Transformatorkernstapel-Produktionslinie ZXD-440 speichert bis zu 1.000 Kerndesigns. Der Wechsel zwischen Breiten (40–400 mm) und Dicken (0,18–0,35 mm) dauert 2–5 Minuten, verglichen mit 20–45 Minuten bei Offline-Systemen, die physische Vorrichtungswechsel und eine Umschulung des Bedieners erfordern.

F4: Welche Rolle spielt Jiangsu Jingtianxia Electric Technology Co., Ltd. bei der Unterstützung dieser Inline-Stacking-Technologie?

Jiangsu Jingtianxia Electric Technology Co., Ltd. bietet eine End-to-End-Integration – von Anfang an Inline-Stapellinie und Querschneidemaschinen bis hin zu intelligenter Lagerhaltung und Logistik. Mit über 46 technischen Spezialisten bietet das Unternehmen maßgeschneiderte Software-Dashboards, Predictive-Maintenance-Frameworks und globalen Feldsupport und stellt so sicher, dass jede zxd-440-Installation mit dem bestehenden Produktionsökosystem des Kunden übereinstimmt.
