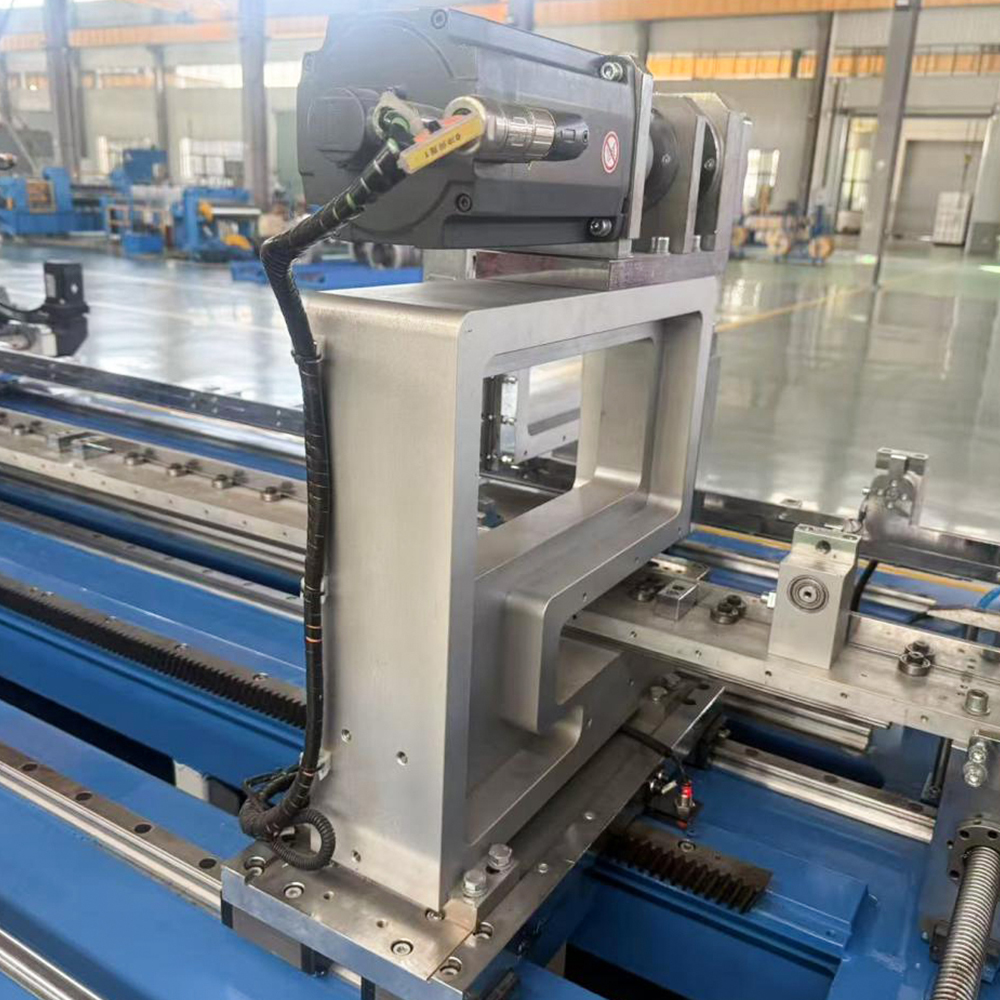

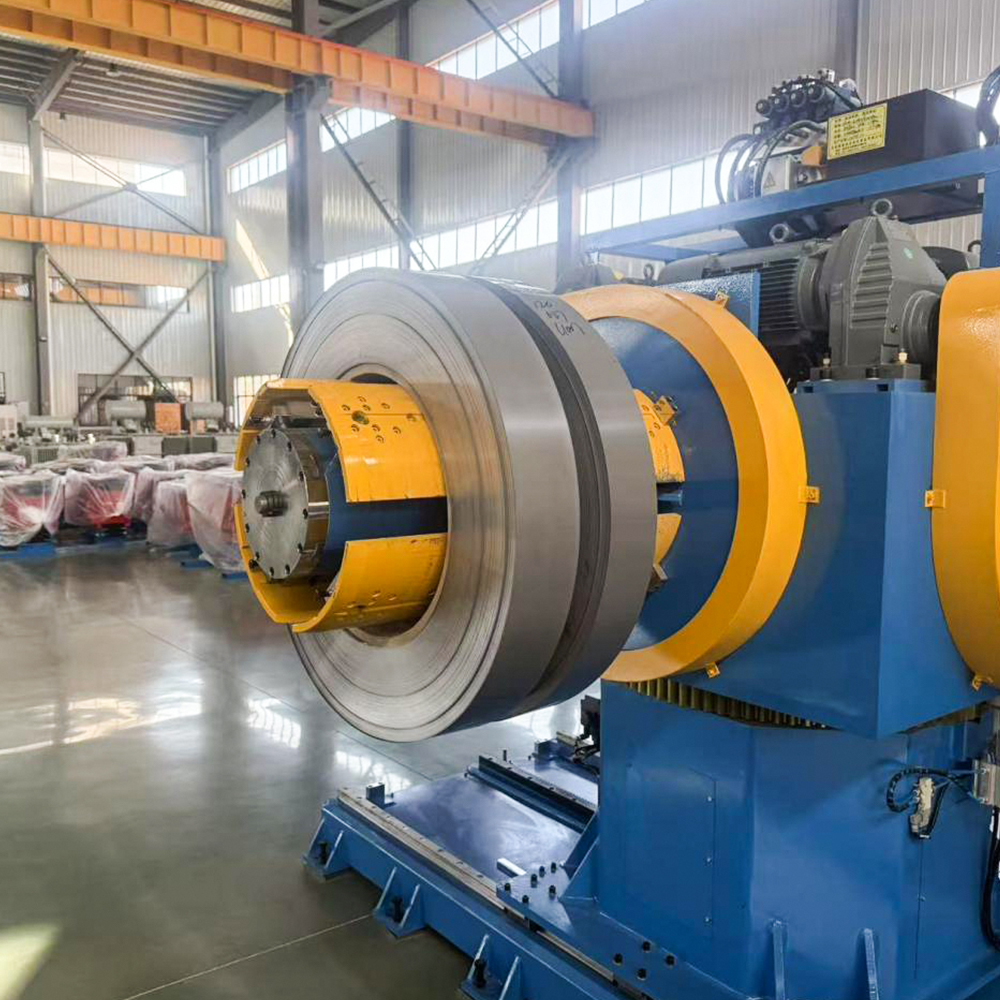

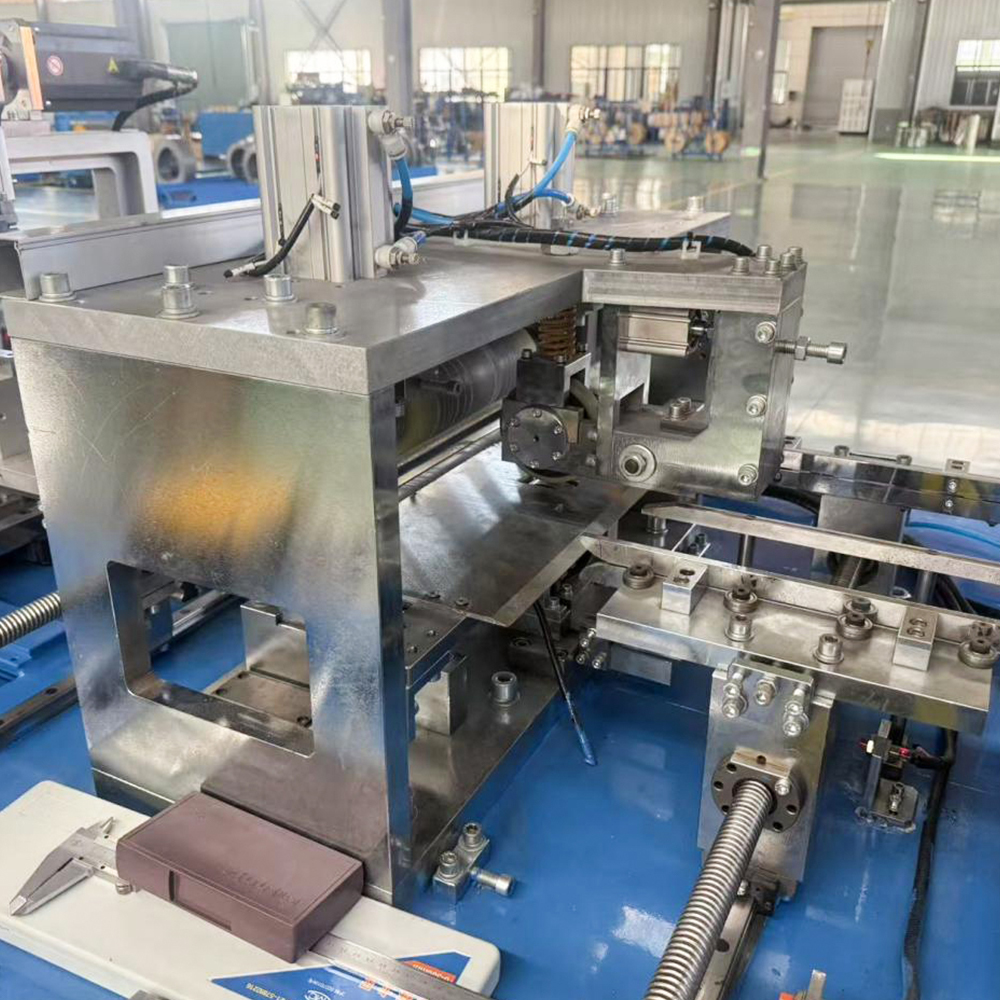

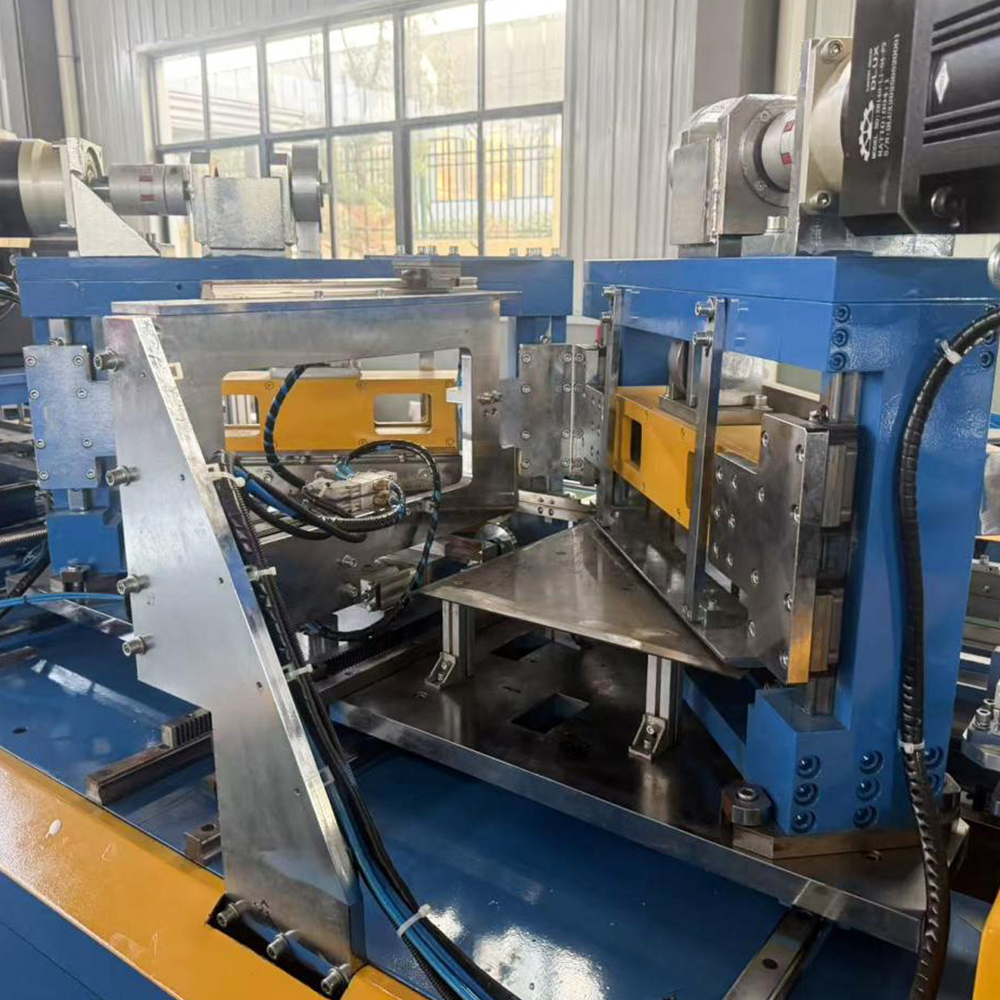

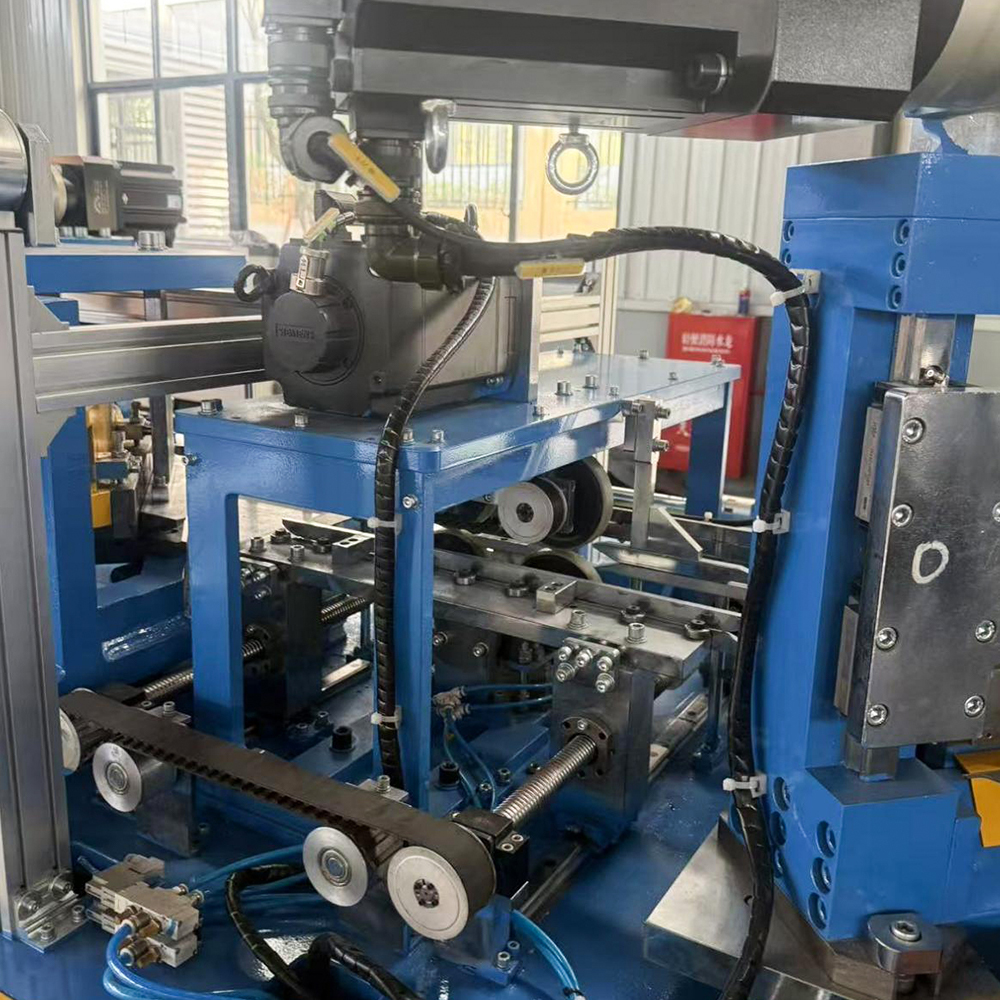

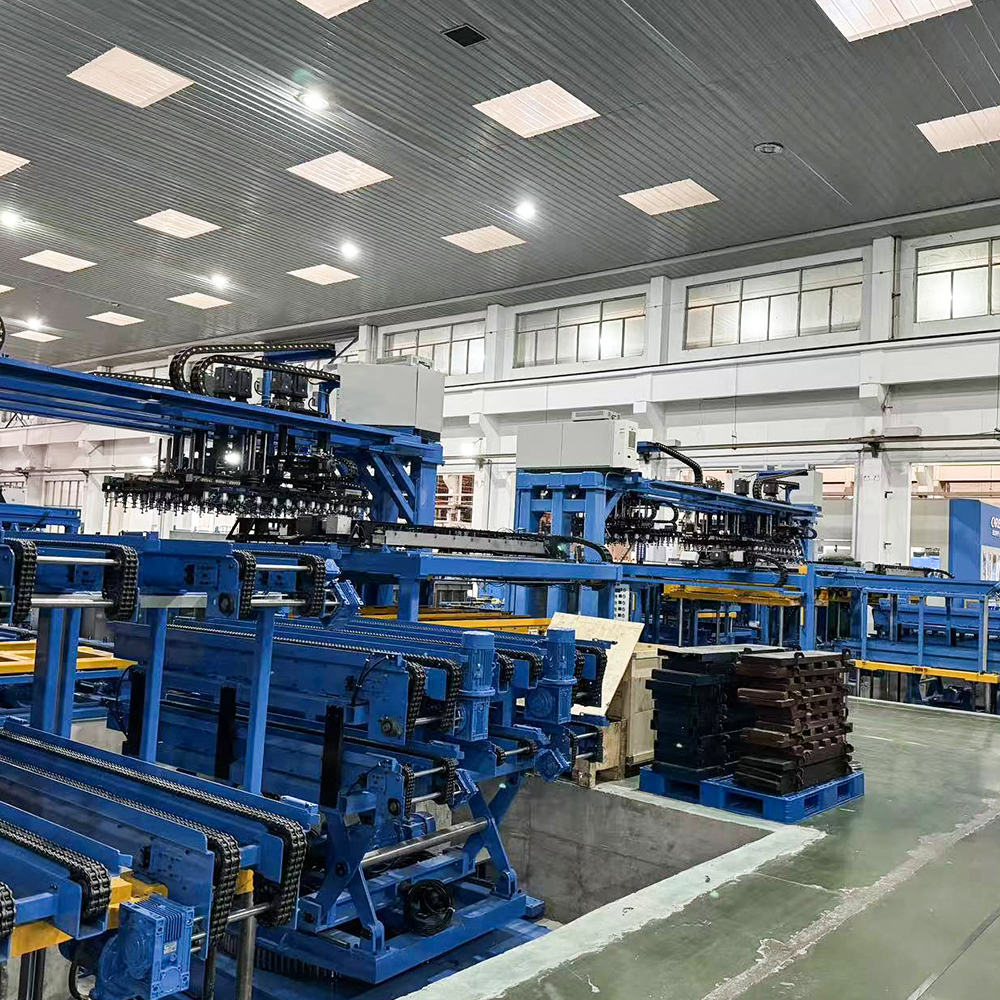

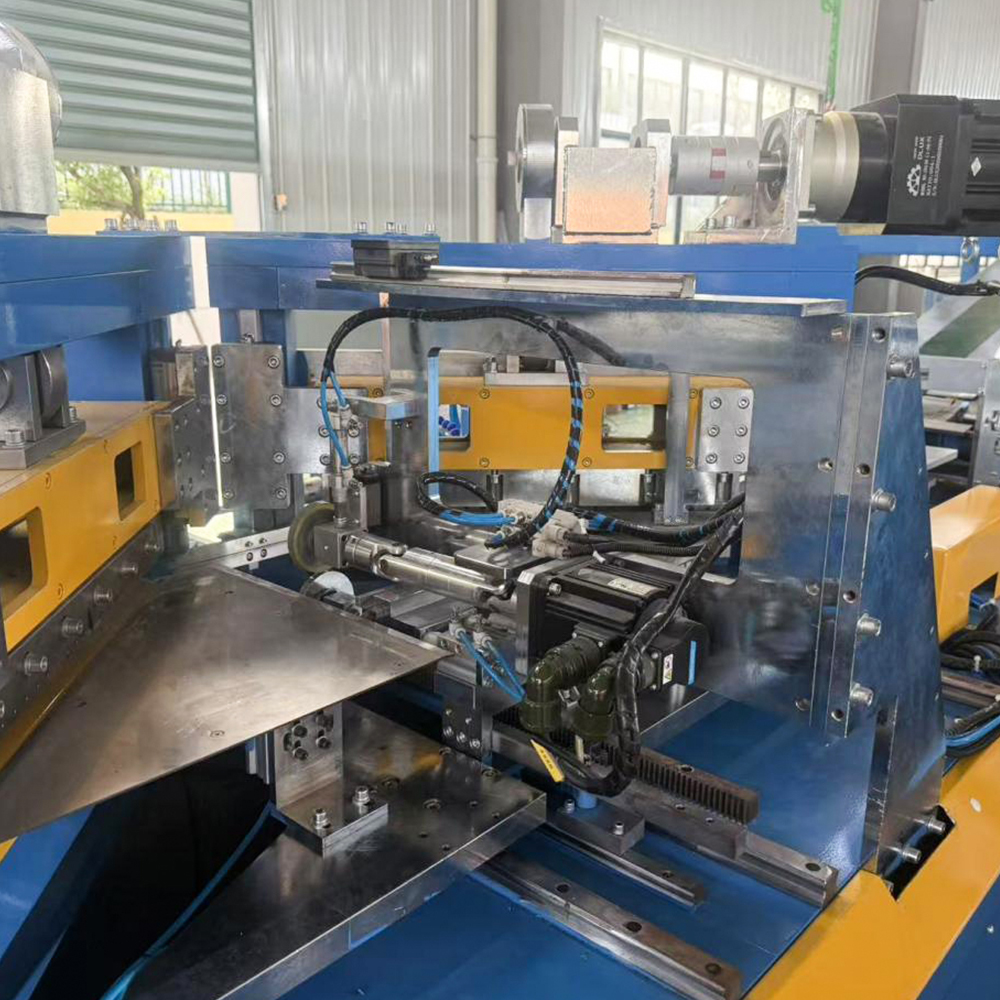

HJ-DZ-300 Siliziumstahl-Scherlinie

Warum ist die Kontrolle des Messerabstands und der Überlappung wichtig für die Scherqualität des HJ-DZ-300?

Bei der Präzisionsfertigung von Transformatorkernblechen bestimmt der Scherprozess direkt die magnetische Leistung, den Stapelfaktor und die Maßhaltigkeit des fertigen Kerns. Unter allen einstellbaren Parametern einer Siliciumstahl-Scherlinie sind der Messerabstand und die Messerüberlappung die beiden kritischsten Variablen, die hochwertige Ergebnisse von Ausschussmaterial trennen. Für die HJ-DZ-300 Siliziumstahl-Scherlinie Die Beherrschung dieser Anpassungen ist nicht nur eine Wartungsroutine – sie ist der Grundstein für die Erzielung gleichmäßiger, gratfreier und formstabiler Laminierungen. In diesem Artikel wird untersucht, warum diese Parameter eine strenge Kontrolle erfordern, wie sie mit der servogesteuerten Architektur der Maschine interagieren und welche praktischen Vorteile Hersteller aus einer präzisen Kalibrierung ziehen.

1. Die physikalischen Grundlagen der Scherung: Warum Abstand und Überlappung wichtig sind

Beim Scheren handelt es sich um einen bruchbasierten Prozess, nicht um einen Schneidvorgang. Wenn die obere Klinge gegen die untere Klinge drückt, drückt sie in das Siliziumstahlblech ein und verursacht Risse, die sich von beiden Seiten ausbreiten, bis sie aufeinandertreffen. Klingenabstand – der horizontale Spalt zwischen Ober- und Untermesser – bestimmt, wo sich diese Risslinien schneiden. Ist das Spiel zu groß, verfehlen die Risse einander und es entsteht eine raue, ausgerissene Kante mit ausgeprägten Graten und einer breiten Bruchzone. Wenn das Spiel zu klein ist, üben die Klingen eine übermäßige Belastung aus, was den Verschleiß beschleunigt und Wärme erzeugt, die die magnetischen Eigenschaften von kornorientiertem Siliziumstahl verändern kann.

Klingenüberlappung ist umgekehrt die vertikale Eindringtiefe des Obermessers über die Schneidkante des Untermessers hinaus. Dieser Parameter steuert die Materialmenge, die gleichzeitig Druck und Zug ausgesetzt ist. Eine unzureichende Überlappung führt zu einer unvollständigen Trennung, wodurch Laschen oder herunterhängende Splitter zurückbleiben, die nachfolgende Stapelvorgänge beschädigen. Eine übermäßige Überlappung erhöht die Reibung und die Durchbiegung der Klinge, was zu Kantenwellen und Mikrorissen führt, die den Stapelfaktor der Laminierung beeinträchtigen. Auf der HJ-DZ-300 Siliziumstahl-Scherlinie Um dies zu erreichen, müssen beide Parameter innerhalb enger Toleranzen eingestellt werden – typischerweise ein Abstand von 5–8 % der Materialdicke und eine Überlappung von 0,3–0,5 mm für 0,23–0,35 mm Siliziumstahl Grathöhe unter 0,03 mm erforderlich durch Transformatorkernnormen.

Jiangsu Jingtianxia Electric Technology Co., Ltd. hat dieses physikalische Verständnis in die integriert HJ-DZ-300 Siliziumstahl-Scherlinie durch die Ausstattung mit einem digitalen Messerspaltverstellsystem. Im Gegensatz zu manuellen, auf Unterlegscheiben basierenden Einstellungen verwendet dieses System servobetriebene Keile, die es dem Bediener ermöglichen, Abstands-/Überlappungswerte für verschiedene Materialqualitäten zu speichern und abzurufen. Diese Funktion geht direkt auf die Variabilität ein, die durch Unterschiede bei den Spulenchargen entsteht, und stellt sicher, dass die Schergeräte für Siliziumstahl sorgt für wiederholbare Präzision über alle Produktionsläufe hinweg.

2. Klassifizierung der Scherqualitätsfaktoren beim HJ-DZ-300

Um systematisch zu verstehen, warum die Messerkontrolle so wichtig ist, können wir die Scherqualitätsmerkmale in drei miteinander verbundene Kategorien einteilen: Kantengeometrie, Dimensionsstabilität und Materialintegrität. Jede Kategorie reagiert anders auf Abstands- und Überlappungsanpassungen und wirkt sich direkt auf die endgültige Leistung des Transformatorkerns aus.

2.1 Kantengeometrie: Grathöhe und Überschlag

Die Kantengeometrie ist der sichtbarste Indikator für die Scherqualität. Grate – die erhabenen, scharfen Vorsprünge entlang der Schnittkante – werden hauptsächlich durch den Klingenabstand kontrolliert. Auf der HJ-DZ-300 Siliziumstahl-Scherlinie Das Siemens-Bewegungssteuerungssystem überwacht die Rotorblattposition in Echtzeit und gleicht die Wärmeausdehnung im Dauerbetrieb aus. Wenn das Spiel für eine bestimmte Materialstärke (z. B. 0,27 mm) optimiert ist, richten sich die Bruchflächen perfekt aus und erzeugen einen sauberen Bruch mit minimalem Überschlag (die abgerundete Vertiefung an der Oberkante). Ein zu großer Spalt erhöht die Überrolltiefe, was die effektive magnetische Querschnittsfläche verringert und die Wirbelstromverluste im zusammengebauten Kern erhöht.

Jiangsu Jingtianxia Electric Technology Co., Ltd. bietet ein spezielles Kalibrierungsverfahren für Schersystem HJ-DZ-300 Dabei werden Teststreifen von jedem neuen Coil verwendet, um die Kantenqualität vor der vollständigen Produktion zu überprüfen. Dieses in der HMI der Maschine dokumentierte Verfahren führt den Bediener durch eine schrittweise Anpassung des Abstands auf der Grundlage der gemessenen Grathöhe und stellt sicher, dass die Kantengeometrie auch bei der Verarbeitung hochpermeabler Sorten wie 23ZH85 innerhalb der ISO 9013:2017-Toleranzen bleibt.

2.2 Dimensionsstabilität: Längengenauigkeit und Rechtwinkligkeit

Während viele davon ausgehen, dass die Längengenauigkeit ausschließlich vom Servo der Vorschubwalze abhängt, beeinflusst die Messerüberlappung indirekt die Dimensionsstabilität. Wenn die Überlappung zu hoch eingestellt ist, weicht das Obermesser beim Eindringen leicht aus, wodurch ein konischer Schnitt entsteht, der von der programmierten Scherlinie abweicht. Dieser Effekt wird bei schmaleren Bändern (unter 50 mm Breite) verstärkt, bei denen die Klingendurchbiegung einen erheblichen Prozentsatz der Bandbreite ausmacht. Die HJ-DZ-300 Siliziumstahl-Scherlinie mildert dies durch sein starres C-Rahmen-Design und vorgespannte Linearführungen, die Überlappung muss jedoch dennoch kalibriert werden, um der Streckgrenze des Materials zu entsprechen. Beispielsweise erfordern stark kornorientierte Stähle mit höherer Härte eine leicht verringerte Überlappung, um eine Durchbiegung der Klinge zu verhindern, wohingegen nicht orientierte Stähle geringerer Güte ein tieferes Eindringen tolerieren können.

Darüber hinaus ist die Maschine vollständig servogesteuerte Architektur Integriert Scheren mit Stanzvorgängen (Lochstanzen und V-Stanzen) in einem einzigen Durchgang. Jeder Maßfehler, der durch unsachgemäße Überlappung entsteht, breitet sich auf die gestanzten Elemente aus, führt zu einer Fehlausrichtung der Stapellöcher und beeinträchtigt die Kernmontage. Die digitale Überlappungskontrolle am Scherlinie HJ-DZ-300 ermöglicht es dem Bediener, Überlappungswerte mit einer Auflösung von 0,01 mm einzustellen, was für die Einhaltung der Längentoleranz von ±0,05 mm, die für hocheffiziente Verteilungstransformatorkerne erforderlich ist, von entscheidender Bedeutung ist.

2.3 Materialintegrität: Spannung, Beschichtung und magnetische Eigenschaften

Siliziumstahl ist mit einer Isolierschicht (normalerweise C-5- oder C-6-Beschichtung) beschichtet, um interlaminare Wirbelstromverluste zu minimieren. Ein zu großer Klingenabstand oder eine zu große Überlappung führt zu zusätzlicher Scherbeanspruchung, die zur Delaminierung oder Mikrorissbildung dieser Beschichtung entlang der Schnittkante führen kann. Auch wenn in einem nachfolgenden Entgratungsschritt Grate entfernt werden, bleibt die zugrunde liegende Materialspannung bestehen. Die HJ-DZ-300 Siliziumstahl-Scherlinie reduziert dieses Risiko durch den Einsatz von a geräuscharme, stoßarme Scherfolge das kontrollierte Beschleunigungsprofile für den Stößel verwendet. Diese Reihenfolge in Kombination mit einer optimierten Überlappung stellt sicher, dass sich die plastische Verformungszone nicht weiter als 0,5 mm von der Schnittkante erstreckt, wodurch die Kornorientierung und die Beschichtungshaftung im aktiven Bereich des Kerns erhalten bleiben.

Jiangsu Jingtianxia Electric Technology Co., Ltd. hat diesen Ansatz durch umfangreiche Tests an 0,30 mm starkem M4-Stahl validiert und gezeigt, dass die richtigen Blatteinstellungen die Kernverlustverschlechterung im Vergleich zu schlecht angepassten Leitungen um bis zu 8 % reduzieren. Dieser Leistungsvorteil ist besonders wertvoll für Hersteller, die Kerne für Transformatoren mit Premium-Wirkungsgrad herstellen, bei denen jedes Watt Verlustreduzierung zu spürbaren Energieeinsparungen über den Produktlebenszyklus führt.

Die obige Tabelle fasst zusammen, wie sich die einzelnen Qualitätsfaktoren auf die Rotorblattparameter und die entsprechenden technischen Maßnahmen auswirken HJ-DZ-300 Siliziumstahl-Scherlinie . Dieser systematische Ansatz ermöglicht es den Bedienern, Anpassungen basierend auf dem kritischsten Fehlermodus für einen bestimmten Auftrag zu priorisieren.

3. Praktische Kontrollstrategie und betriebliche Vorteile

Implementierung einer effektiven Klingenabstands- und Überlappungskontrolle auf dem HJ-DZ-300 Siliziumstahl-Scherlinie folgt einem strukturierten Arbeitsablauf, der Pre-Setup-Validierung, In-Process-Überwachung und adaptive Kompensation kombiniert. Nachfolgend finden Sie die empfohlene schrittweise Vorgehensweise, die Jiangsu Jingtianxia Electric Technology Co., Ltd. allen Kunden bei der Maschineninbetriebnahme und der wöchentlichen Wartung beibringt.

1. Materialqualifikation – Messen Sie die tatsächliche Dicke und Härte jeder neuen Spulencharge mit dem eingebauten Dickenmessgerät. Geben Sie diese Werte in das Bedienfeld ein, um den empfohlenen Abstand (5–8 % der Dicke) und den Überlappungsbasiswert automatisch neu zu berechnen.
2. Testschnittvalidierung – Führen Sie 10–15 Teststreifen mit den berechneten Einstellungen durch; Messen Sie die Grathöhe mit einem digitalen Mikrometer und überprüfen Sie die Überrolltiefe mit einem optischen Komparator. Passen Sie den Abstand in Schritten von 0,005 mm an, bis sich die Grathöhe unter 0,03 mm stabilisiert.
3. Dynamische Überlappungsabstimmung – Überlappung schrittweise vom Basiswert erhöhen, bis die Schnittkante eine gleichmäßige Scherzone aufweist (ca. 1/3 der Materialstärke). Wenn Kantenwellen auftreten, reduzieren Sie die Überlappung um 0,02 mm und überprüfen Sie die Längengenauigkeit auf einem Koordinatenmessgerät.
4. Speichern Sie das optimierte Rezept – Speichern Sie die endgültigen Abstands- und Überlappungswerte in der Rezeptdatenbank der Maschine unter der spezifischen Materialqualität und -dicke. Dies ermöglicht einen sofortigen Rückruf für zukünftige Läufe und eliminiert Verzögerungen durch Versuch und Irrtum.
5. Regelmäßige erneute Überprüfung – Führen Sie alle 8 Produktionsstunden oder nach 5000 Scherzyklen einen Schnelltest durch, um den Verschleiß der Klinge festzustellen. Nutzen Sie die Funktion zur automatischen Verschleißkompensation, die das Spiel schrittweise anpasst, um eine gleichbleibende Kantenqualität aufrechtzuerhalten.

Hersteller, die diese Kontrollstrategie anwenden, berichten von mehreren quantifizierbaren Vorteilen. Erstens sinken die Ausschussraten aufgrund von Kantendefekten von typischen 3–5 % auf unter 0,8 %, wodurch sich die Materialausbeute direkt verbessert – ein entscheidender Faktor angesichts der hohen Kosten von kornorientiertem Siliziumstahl. Zweitens verlängert sich die Lebensdauer der Klinge um etwa 40 %, da eine optimale Überlappung Stoßbelastungen und ungleichmäßigen Verschleiß reduziert. Drittens verbessert sich der Kernstapelfaktor um 0,5–1,0 Prozentpunkte, was entweder zu kleineren Kernvolumina bei gleicher VA-Bewertung oder einer höheren Effizienz bei gleicher Grundfläche führt. Diese Vorteile werden konsequent auf der erreicht Scherplattform HJ-DZ-300 Dies macht es zur bevorzugten Wahl für Hersteller, die sich keine Ausfallzeiten für das Nachschärfen der Klingen leisten können.

Jiangsu Jingtianxia Electric Technology Co., Ltd. unterstützt diese betrieblichen Vorteile mit einem umfassenden After-Sales-Paket, das einen Ferndiagnosezugriff auf die Siemens-Steuerung umfasst und es erfahrenen Technikern ermöglicht, die Rotorblattparameter auch außerhalb der Schichtzeiten zu optimieren. Dieses Maß an Unterstützung, kombiniert mit der inhärenten mechanischen Steifigkeit der Maschine, stellt sicher, dass die HJ-DZ-300 Siliziumstahl-Scherlinie Bietet konstante Leistung in verschiedenen Produktionsszenarien – von Prototypenkernen in kleinen Chargen bis hin zu Großserien von Standard-E-I-Laminierungen.
